拆解报告：欧陆通24W DC电源适配器
AG贵宾会电子 更新时间：2023-08-03 10:15:39
充电头网拿到了欧陆通一款12V的适配器，这款适配器接纳可替换插脚设计，知足差别国家的出货需求 。适配器支持100-240V输入，输出为12V2A，凭证输出功率来判断应该用于移动硬盘或者监控装备等 。下面就带来这款适配器的拆解，看看内部做工和用料 。
此前充电头网还拆解过欧陆通65W USB-C电源适配器、欧陆通100W双USB-C氮化镓充电器、欧陆通65W USB-C电源适配器等产品，接待查阅 。

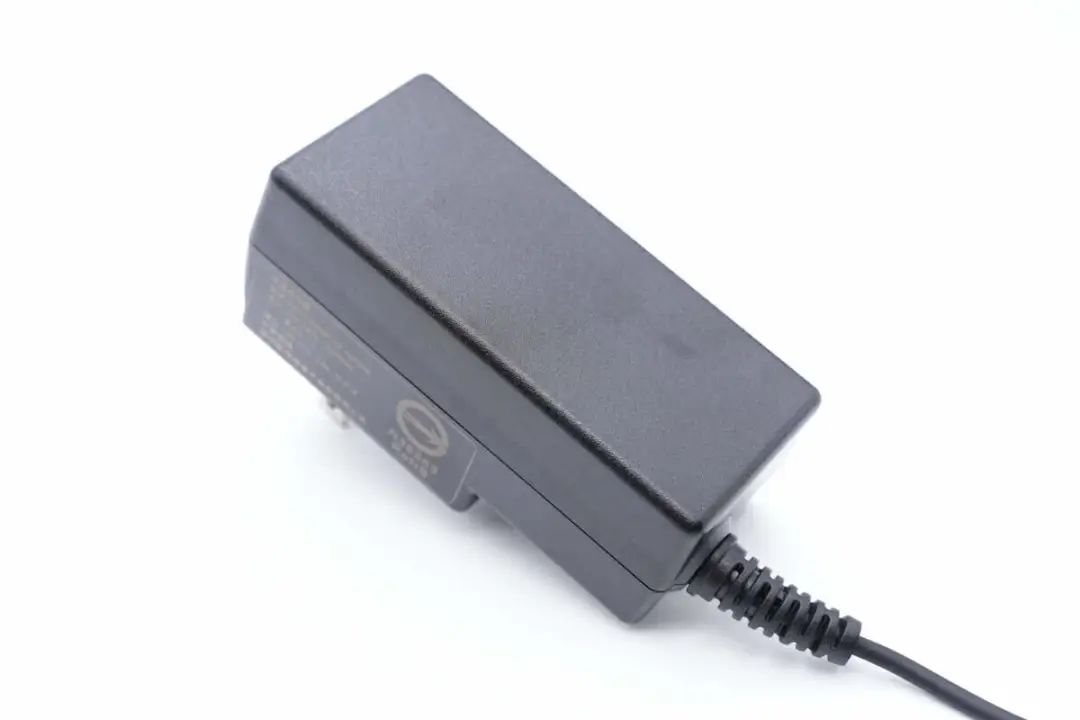

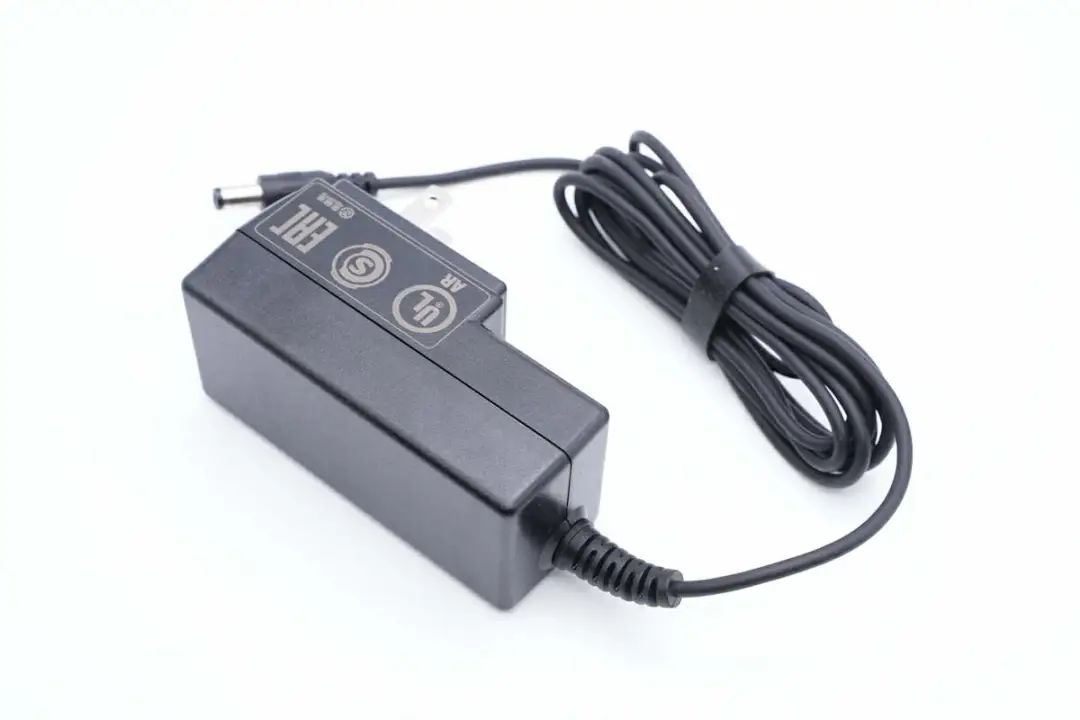

适配器为7字造型设计，插脚部分略微凸出，机身外壳磨砂抗指纹，边角过渡圆润 。

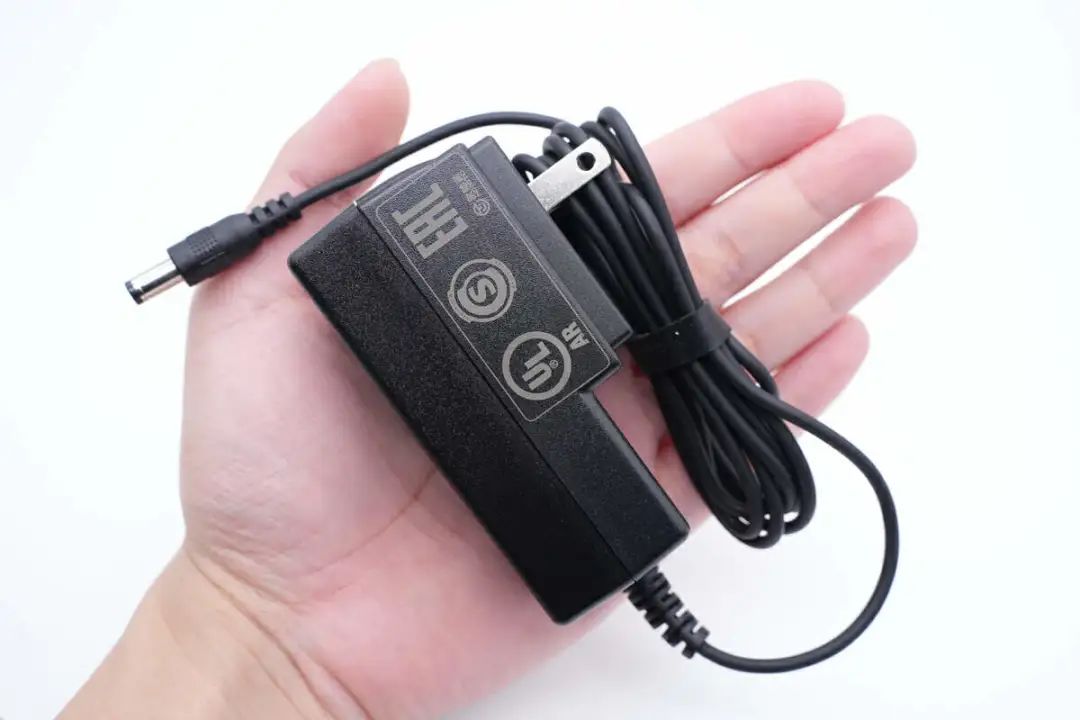

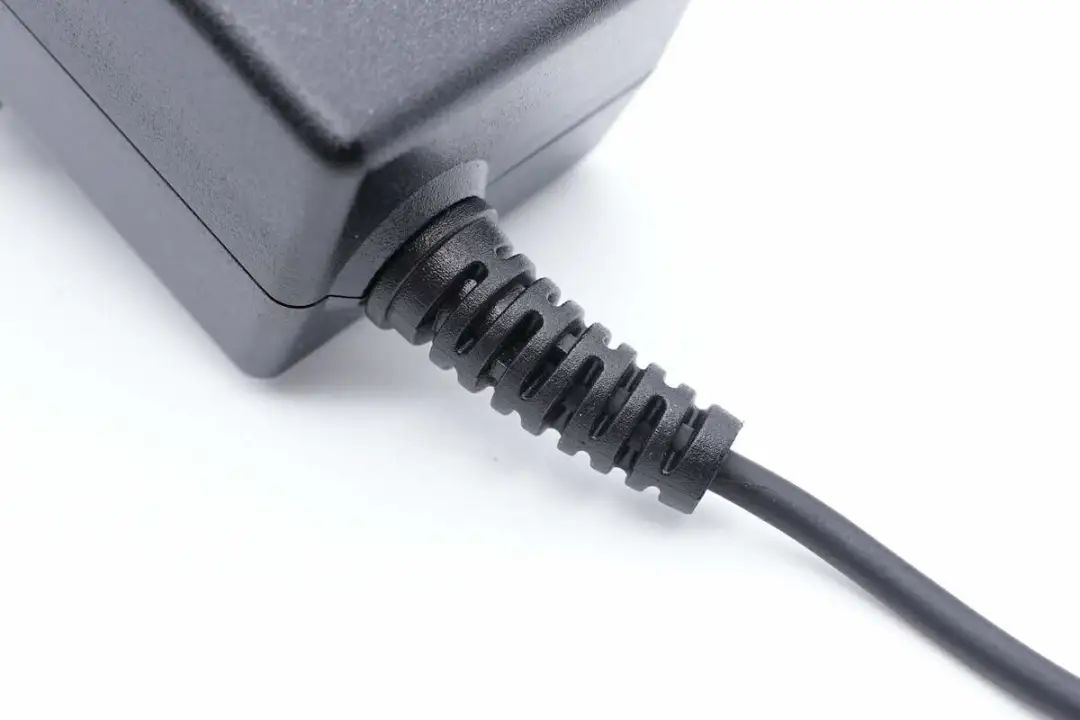

适配器机身较量长，做了竖插设计，使用时不会攻克排插，这点好评 。

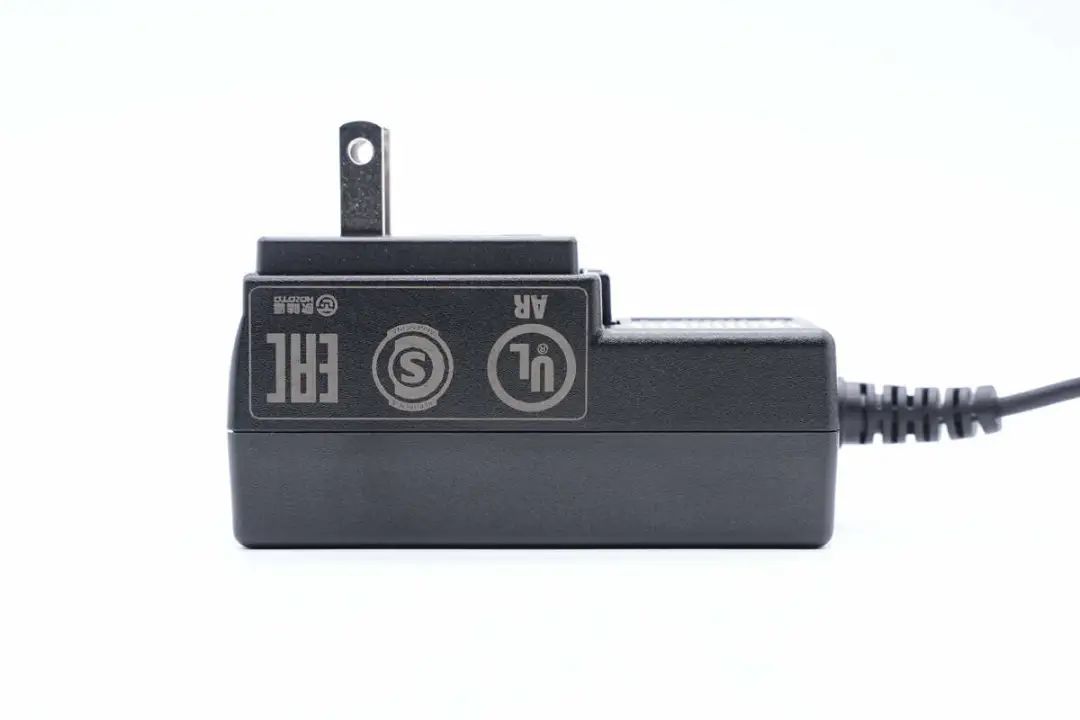

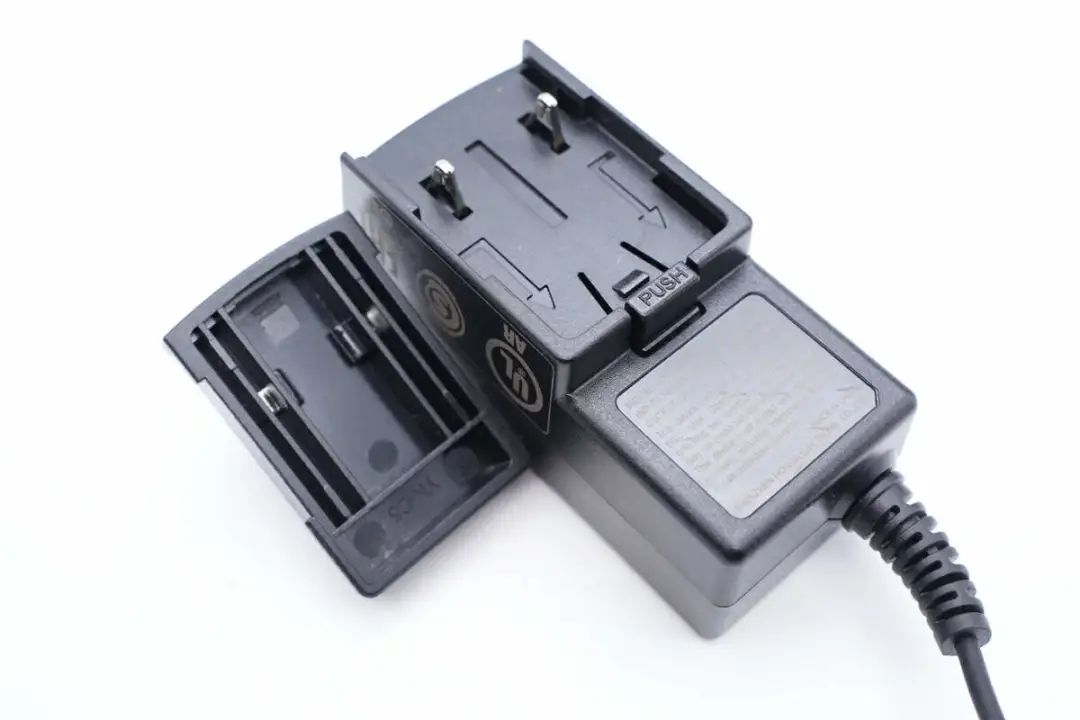

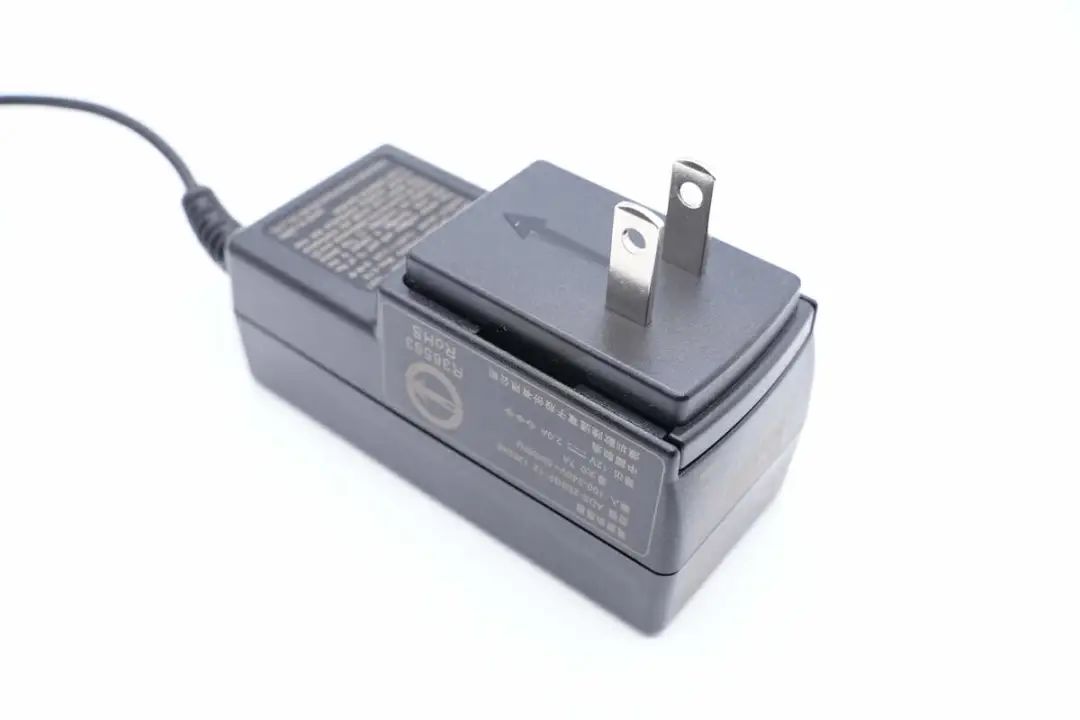

适配器配备牢靠美规插脚，虽凸起但做了可拆卸设计 。
外壳上有PUSH字样提醒，按压即可拆下插脚，卡扣牢靠设计 。

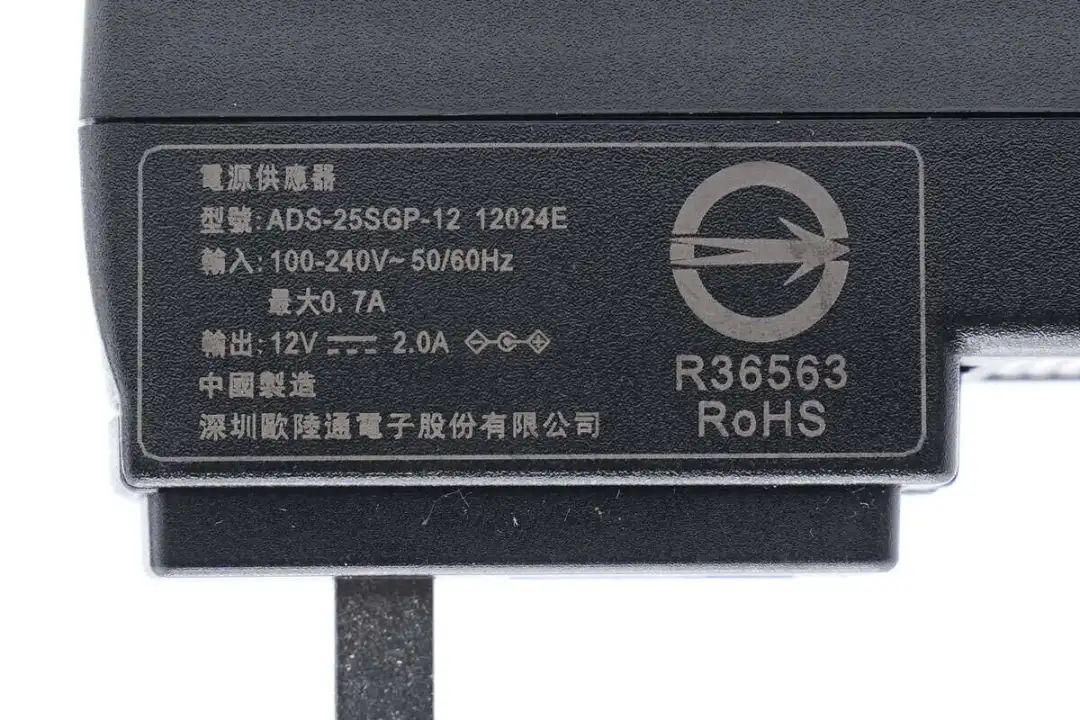

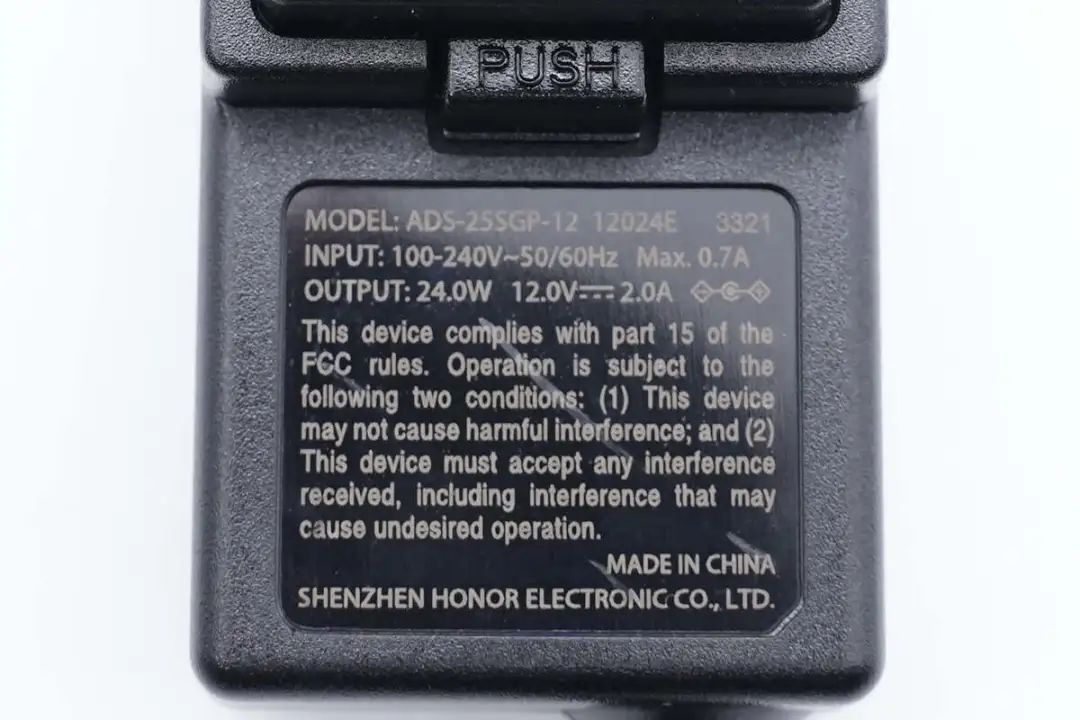

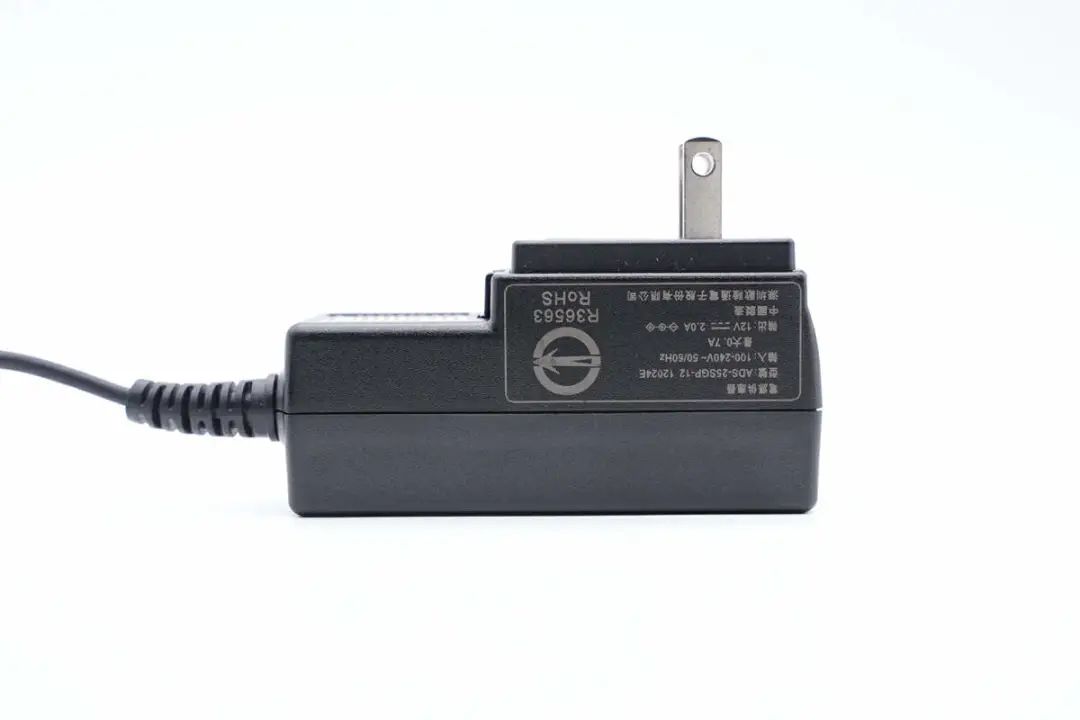

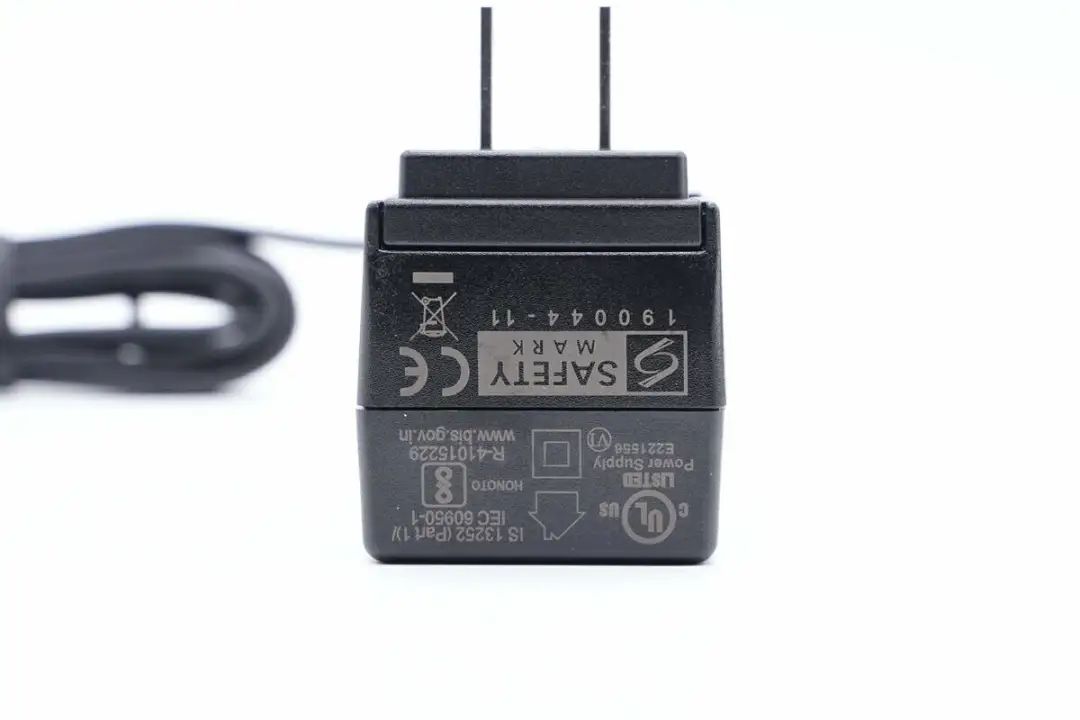

适配器型号ADS-25SGP-12 12024E，支持100-240V~50/60Hz 0.7A MAX输入，以及12V2A输出 。

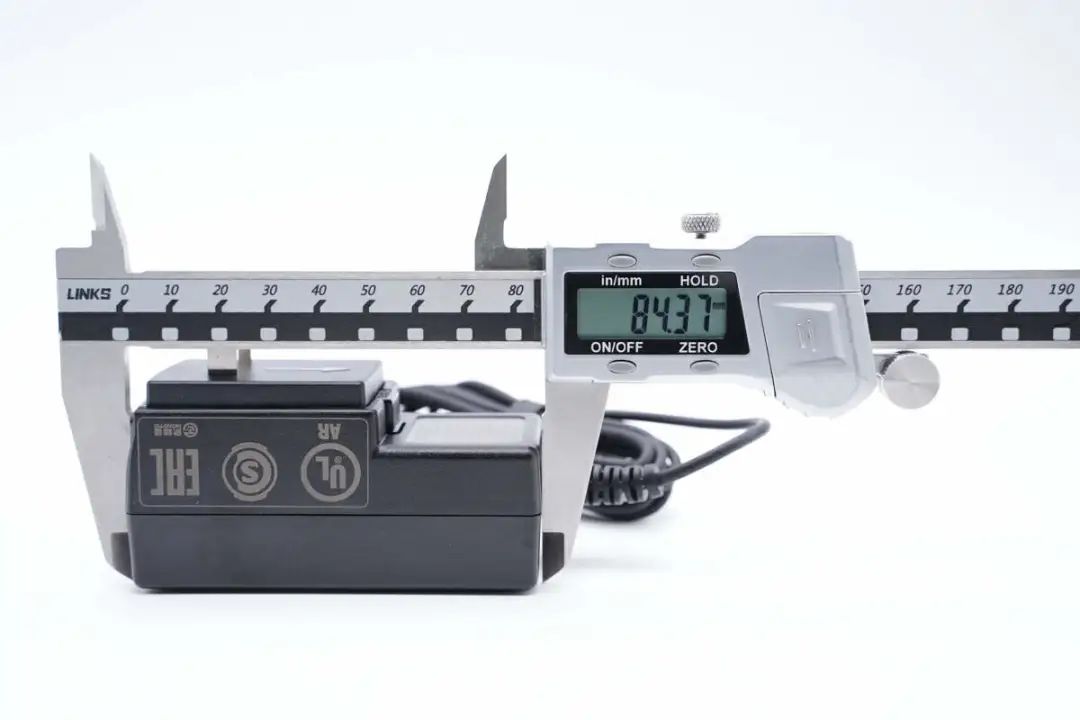

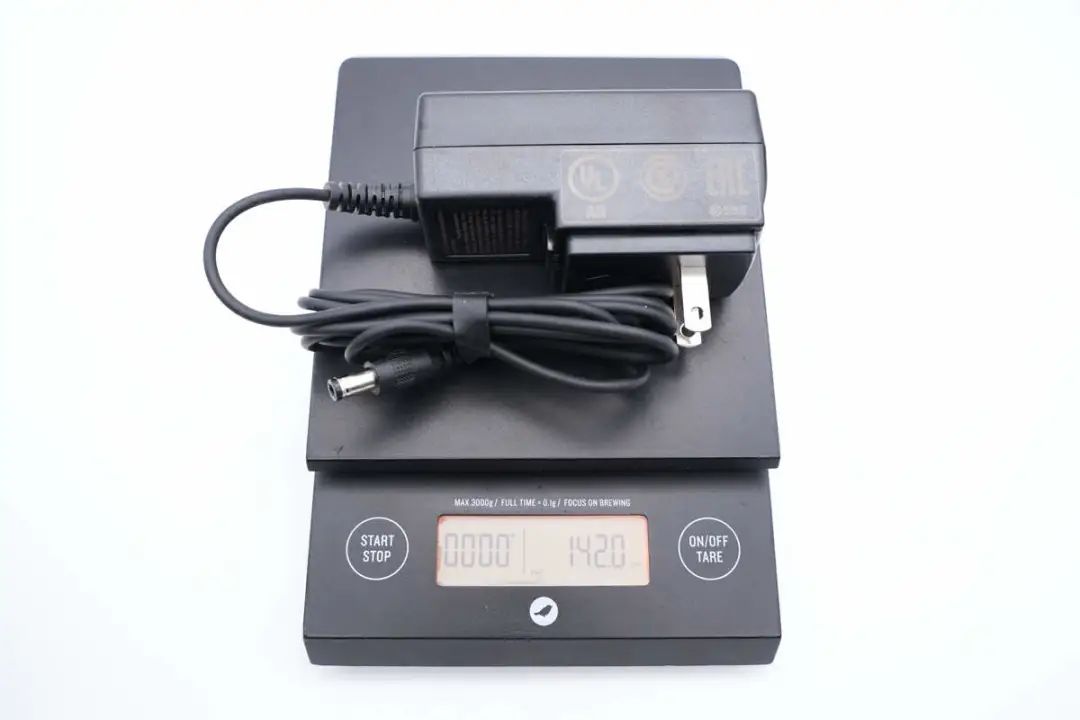

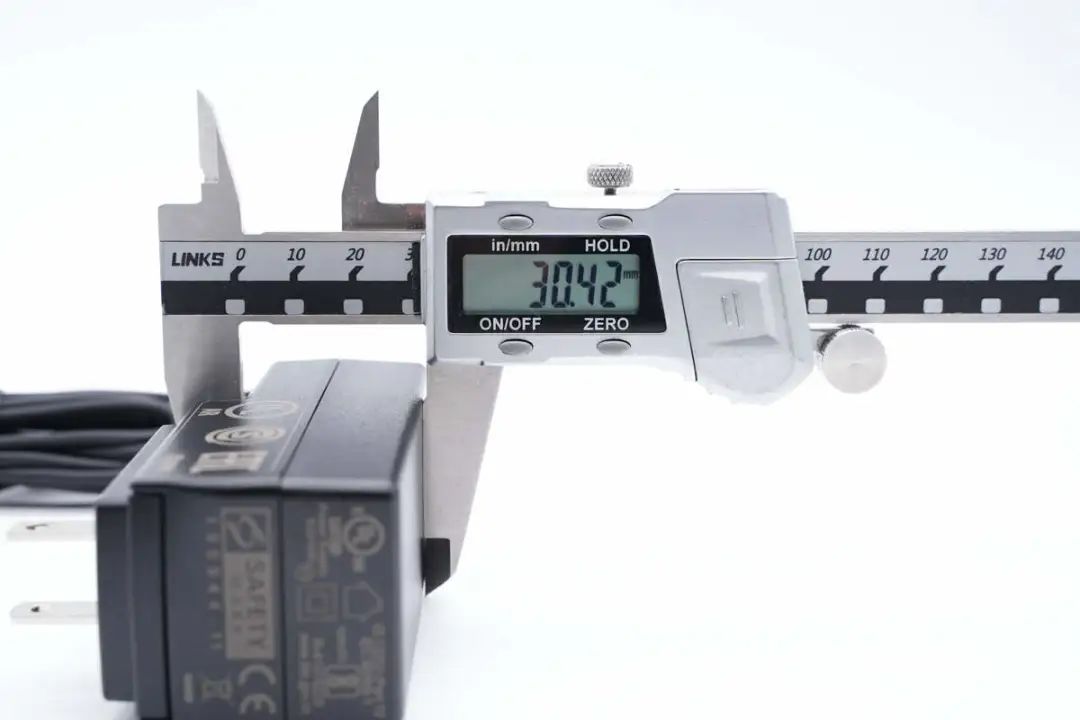

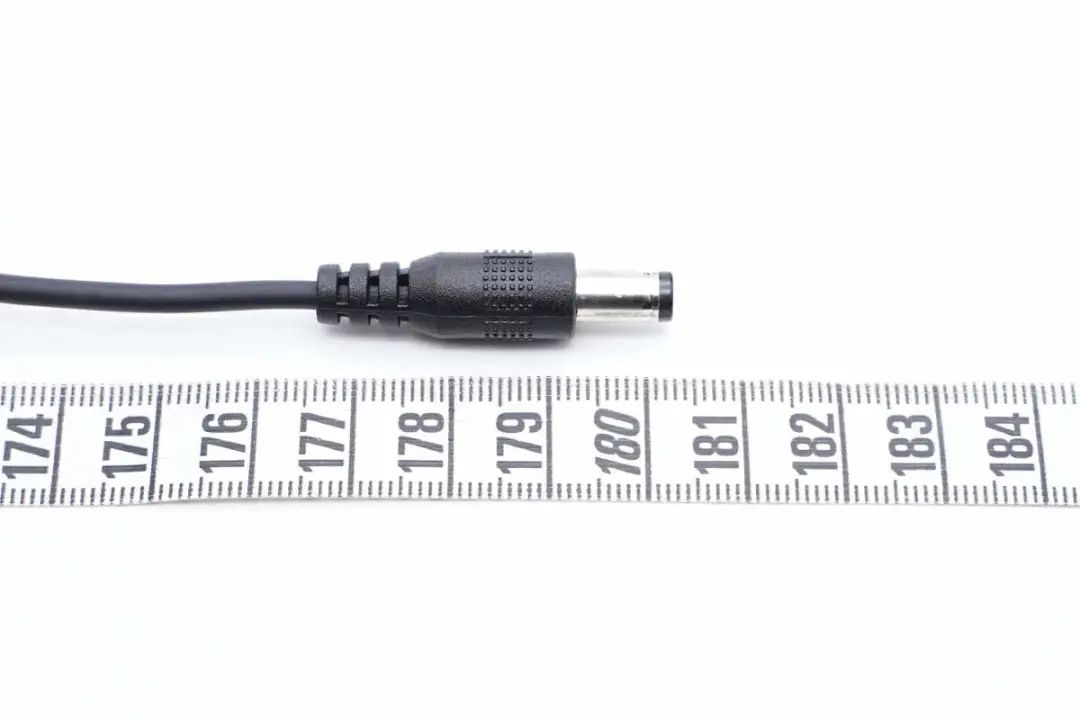

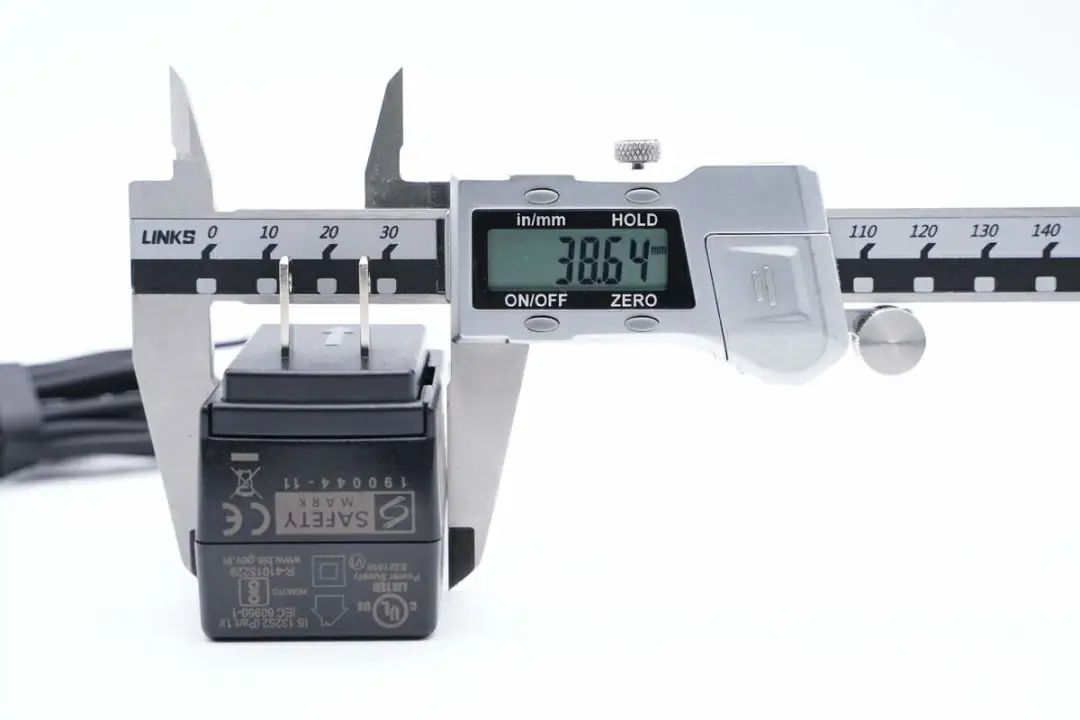

对这款适配器有了基真相识后，下面充电头网就对其举行详细拆解，一起来看看产品的用料做工怎样 。

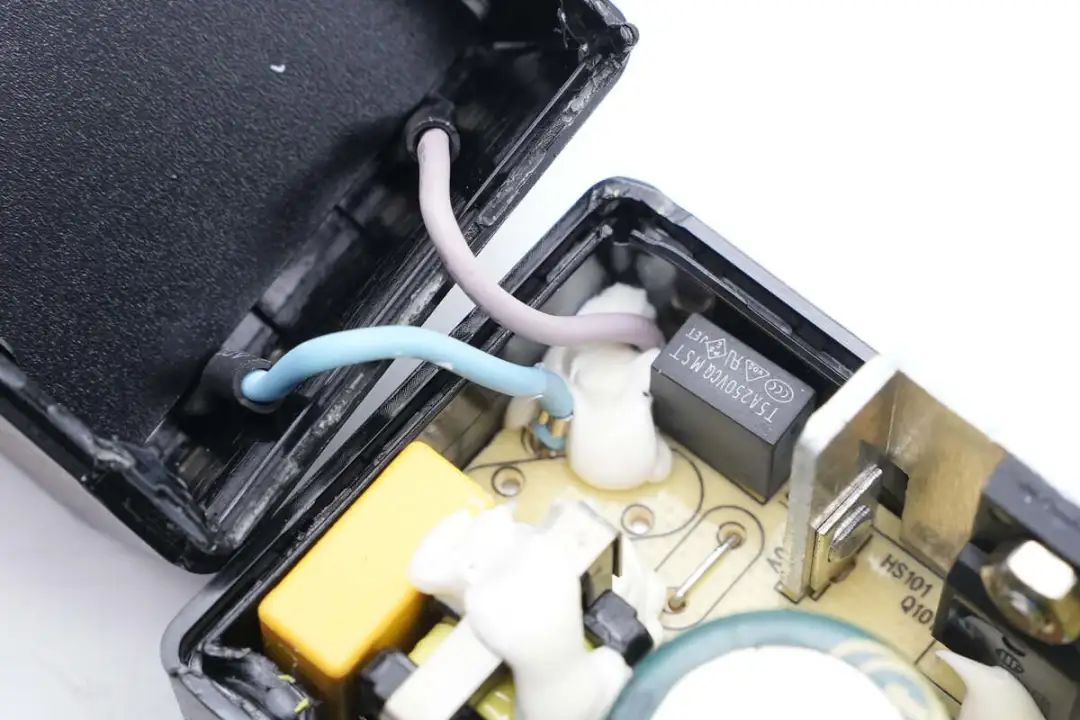

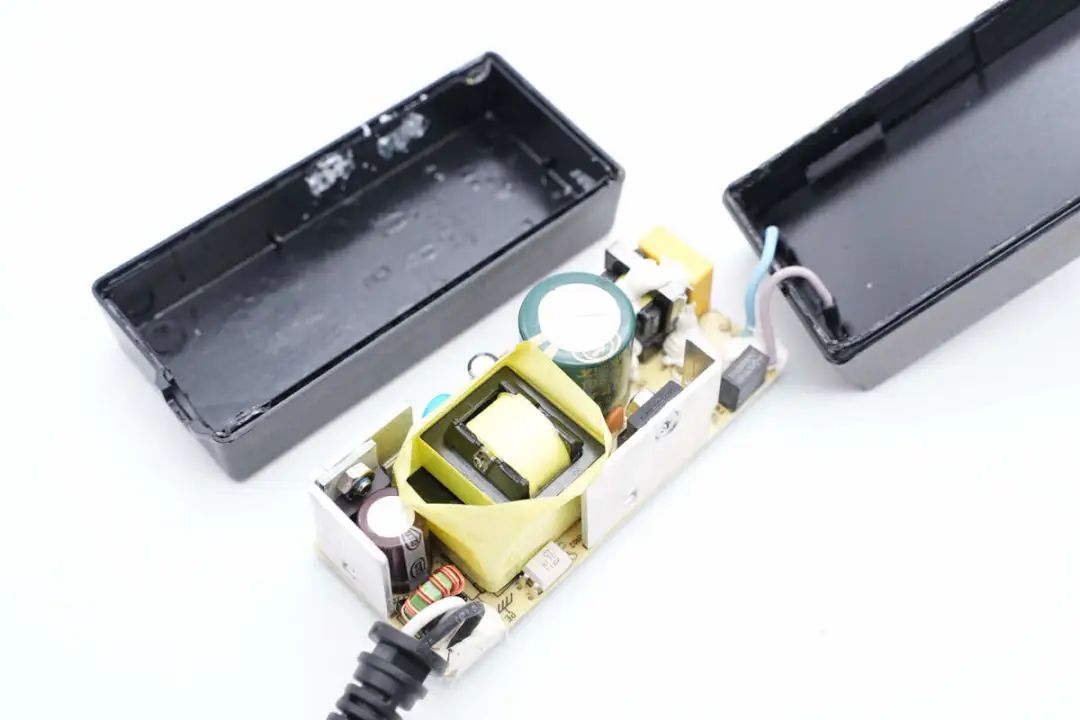

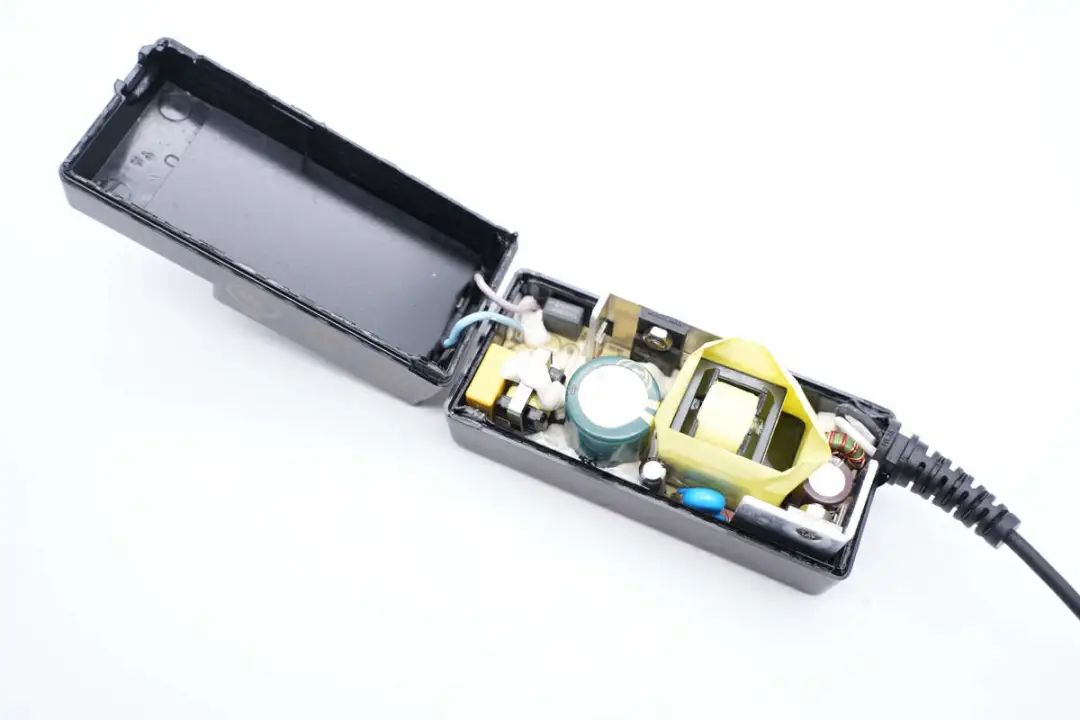

沿电源上下盖接缝拆开电源，输入线和输出线打胶牢靠，同时将PCB牢靠在外壳内部 。

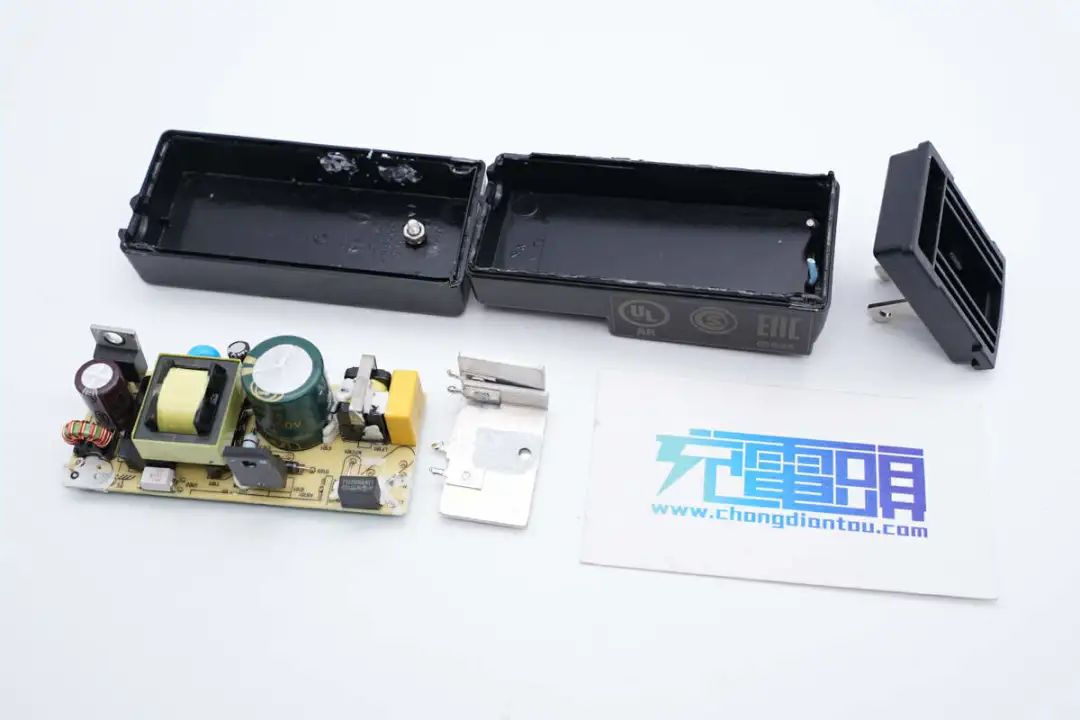

从外壳中取出PCBA� ？�，PCBA� ？槌跫逗痛渭毒慰可⑷绕�，PCB与外壳打胶牢靠 。

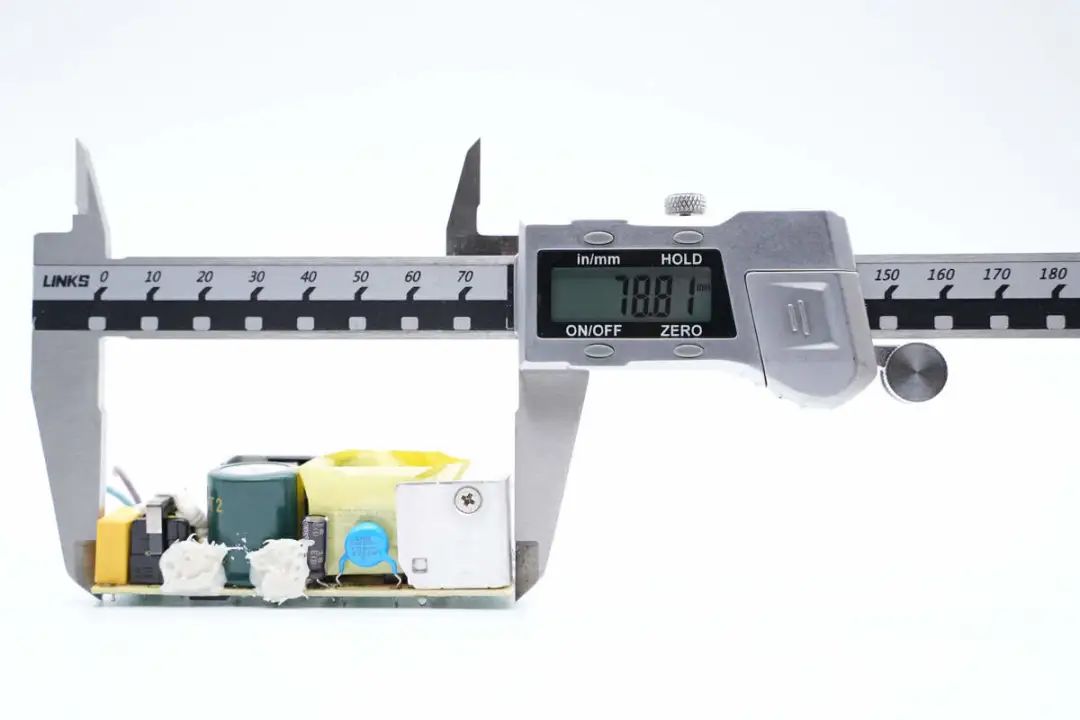

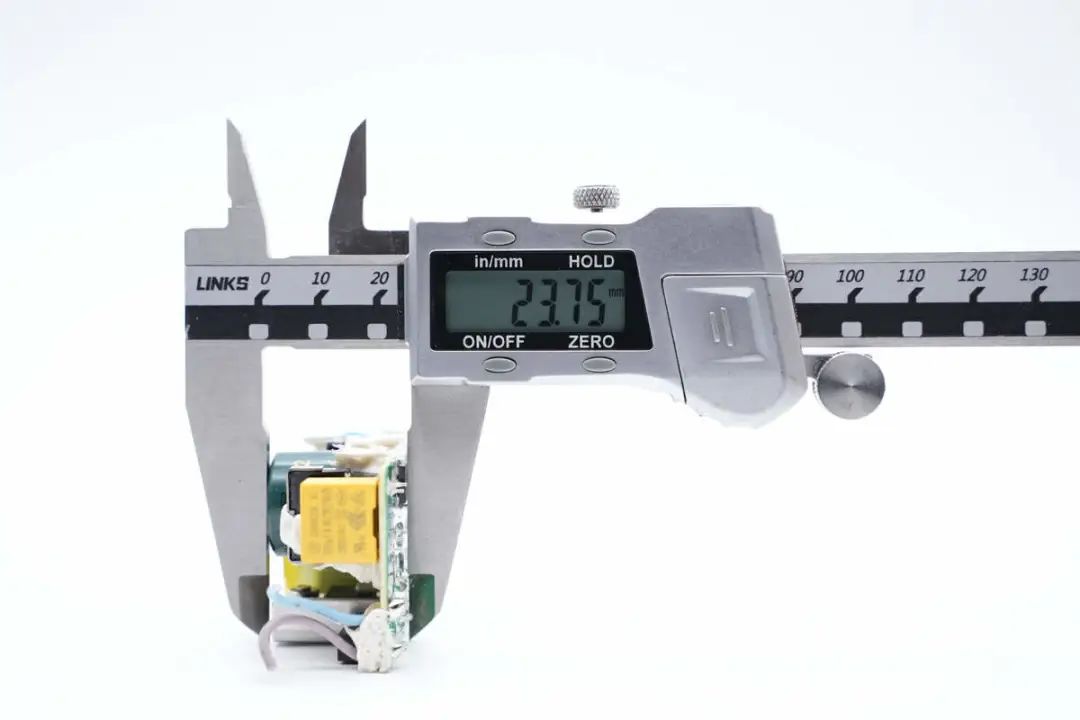

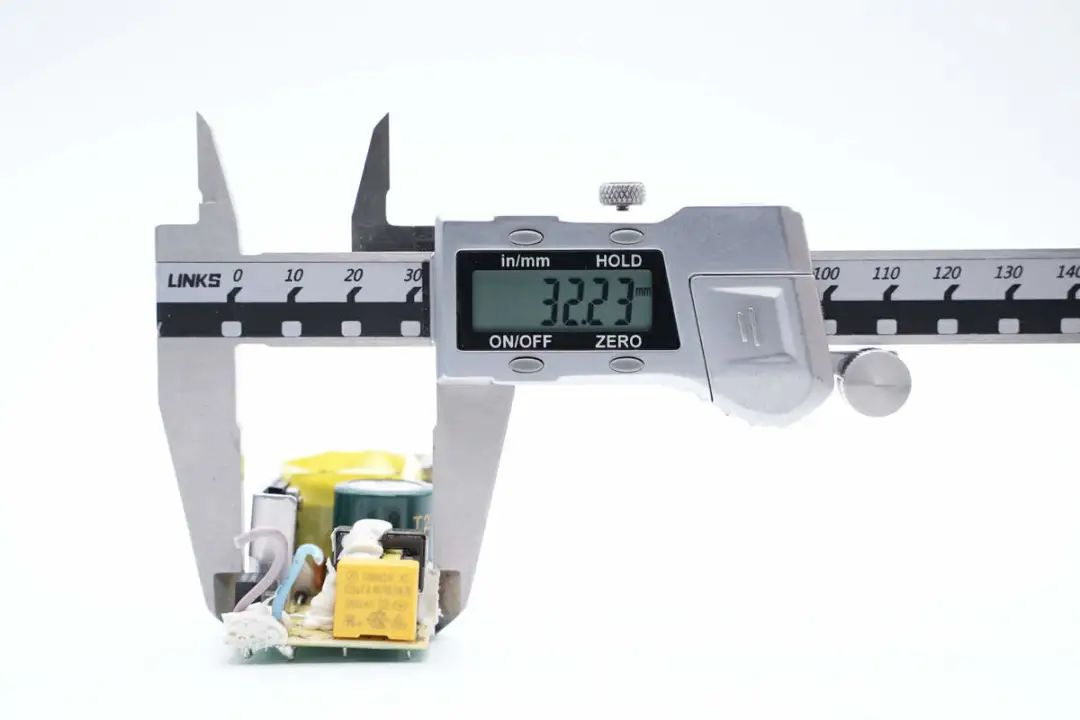

使用游标卡尺测得PCBA� ？槌ざ仍嘉�78.81mm 。

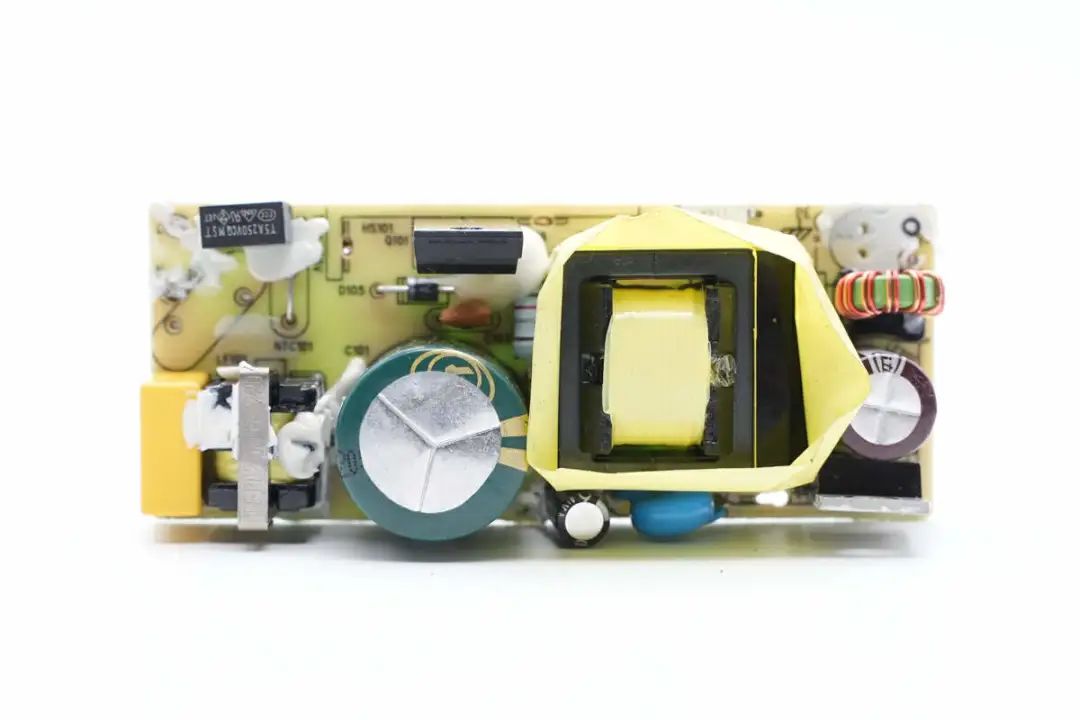

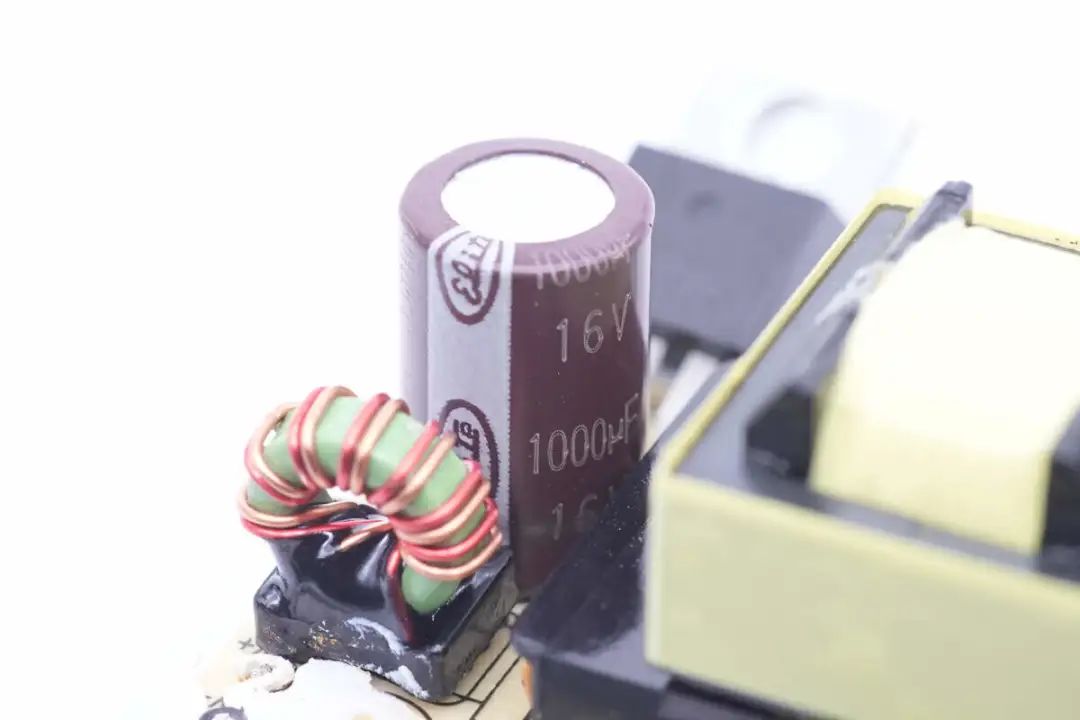

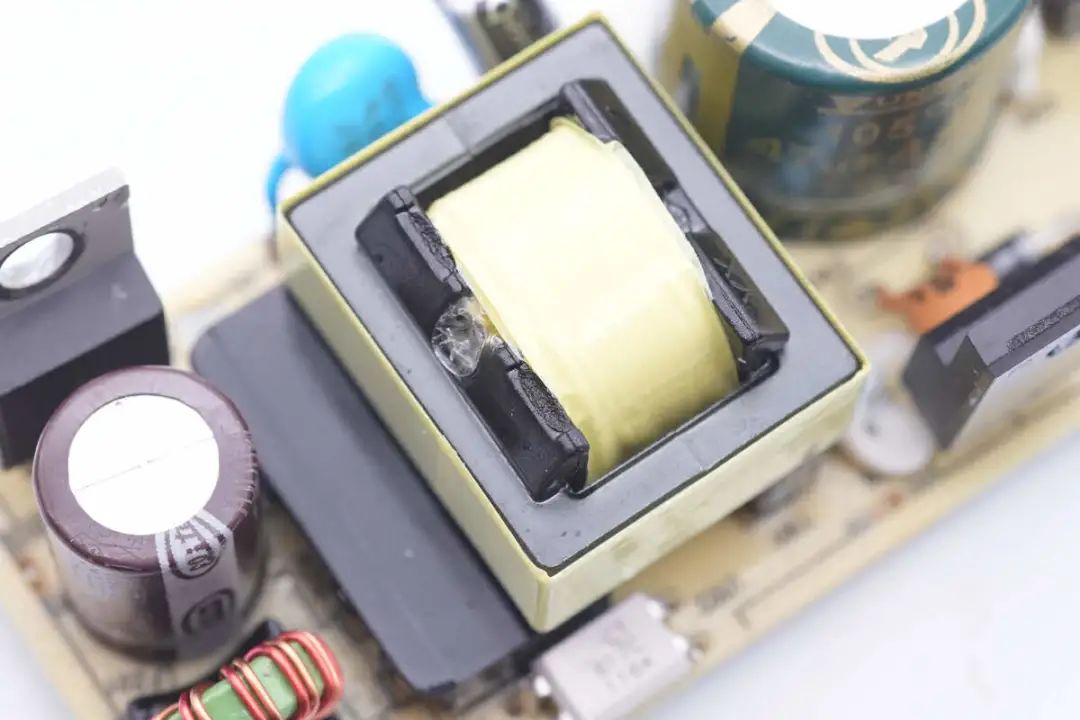

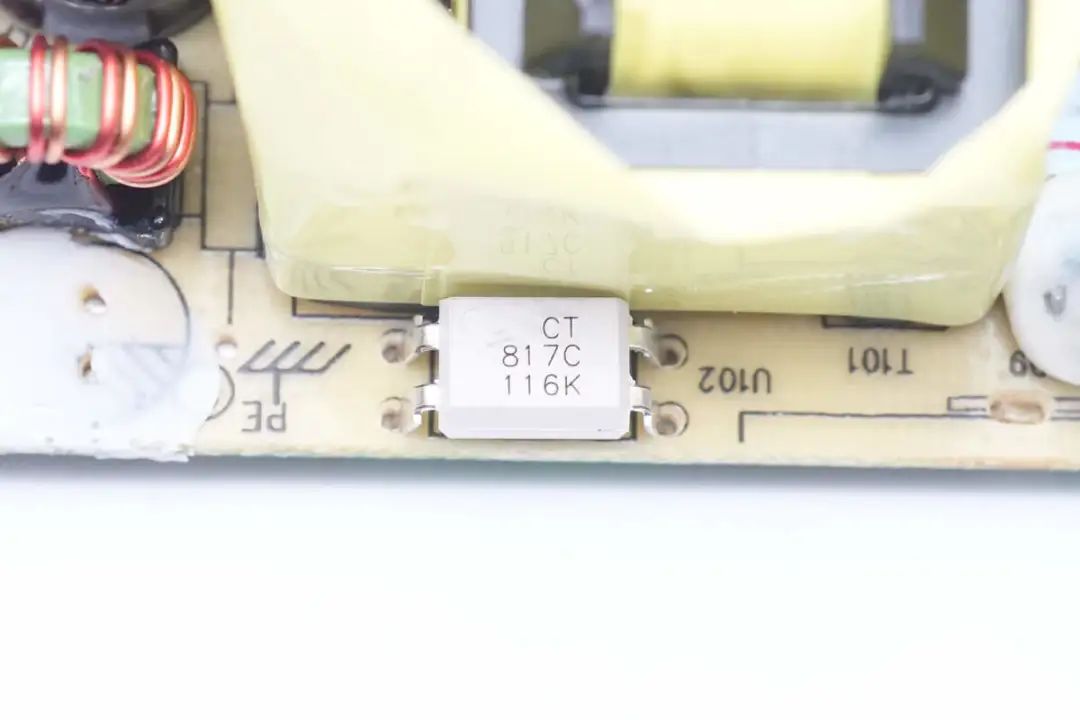

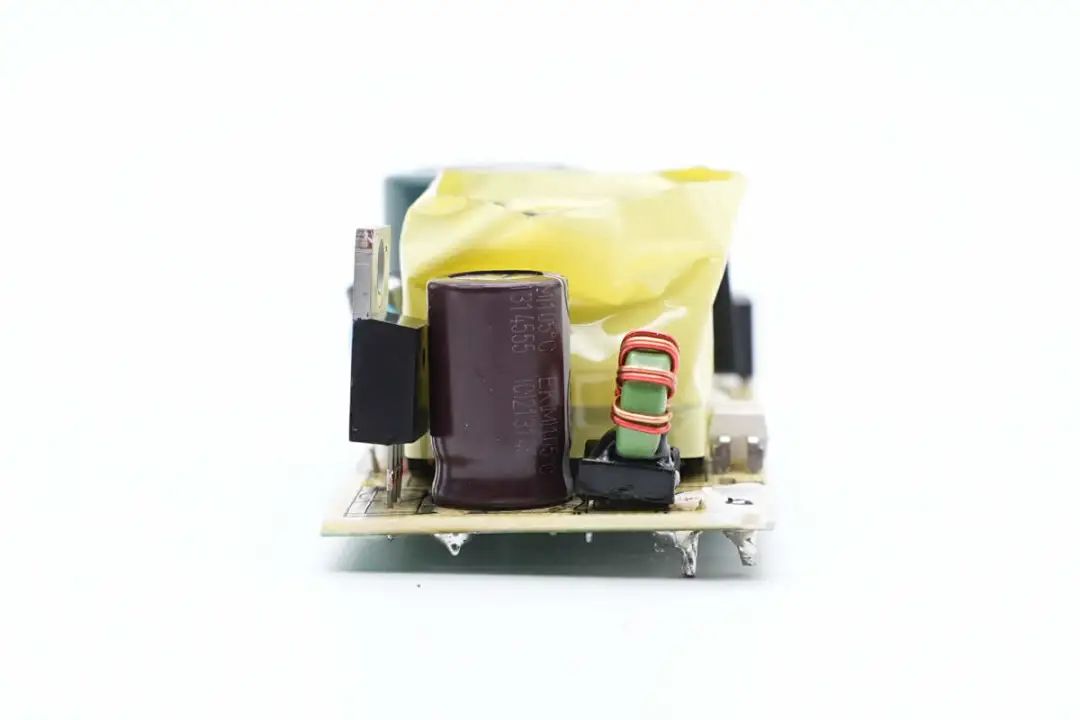

PCBA� ？檎嬉焕�，左侧为输入端，焊接包管丝，共模电感和安规X2电容，右侧焊接高压滤波电容和初级开关管 。右侧变压器磁芯纠葛胶带绝缘，变压器上方焊接光耦，右侧为肖特基整流管，输出滤波电容和滤波电感 。

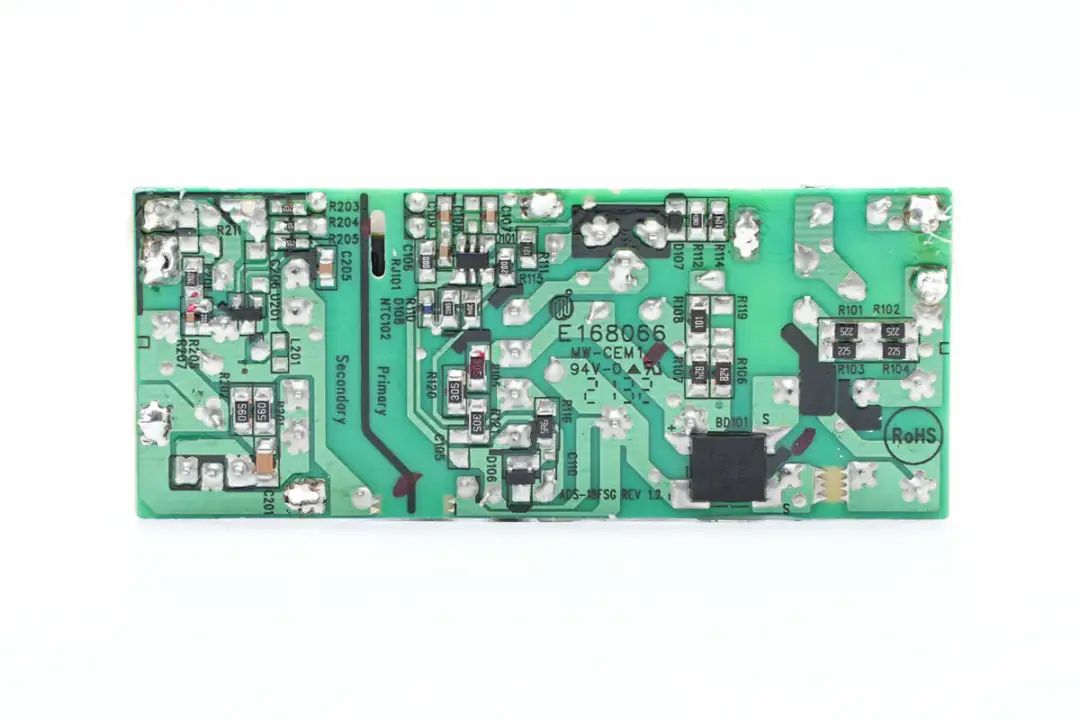

背面焊接整流桥，初级电源芯片，黑线区分初级和次级区域 。适配器为反激拓扑，牢靠电压输出，下面我们就从输入端最先相识适配器中各个器件的信息 。

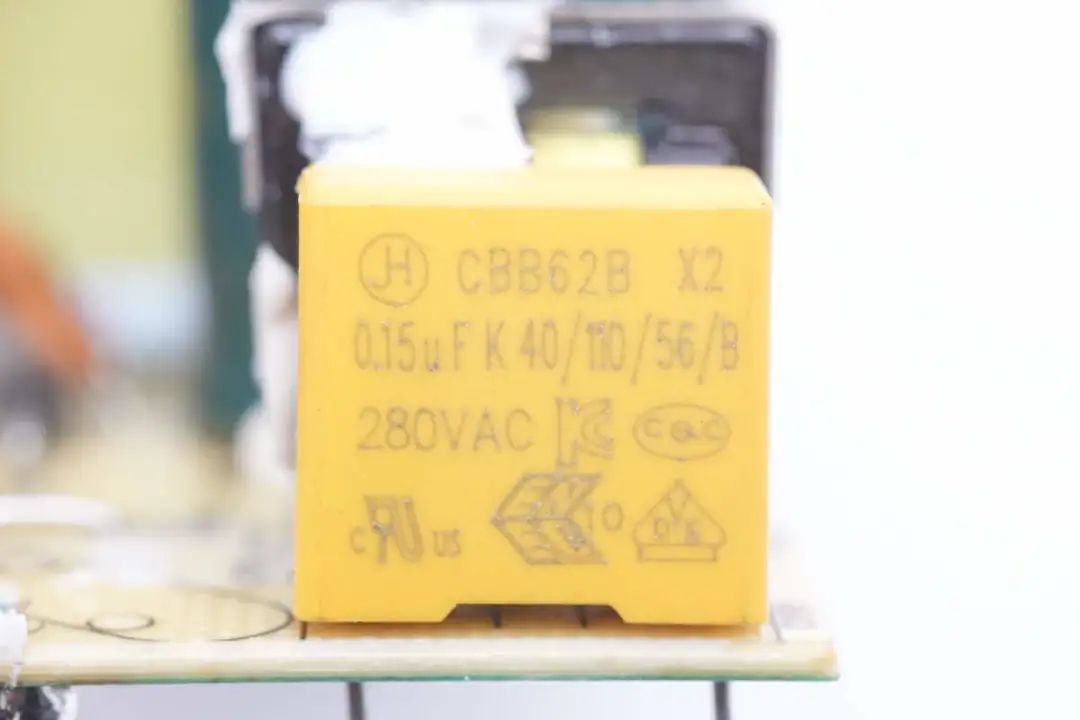

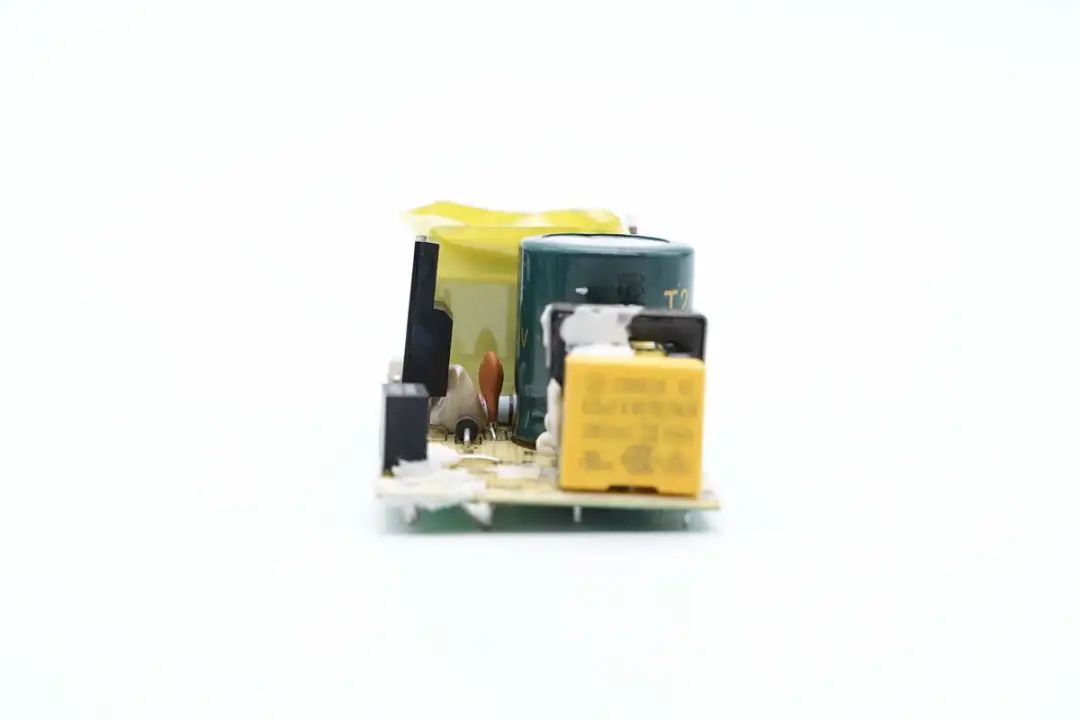

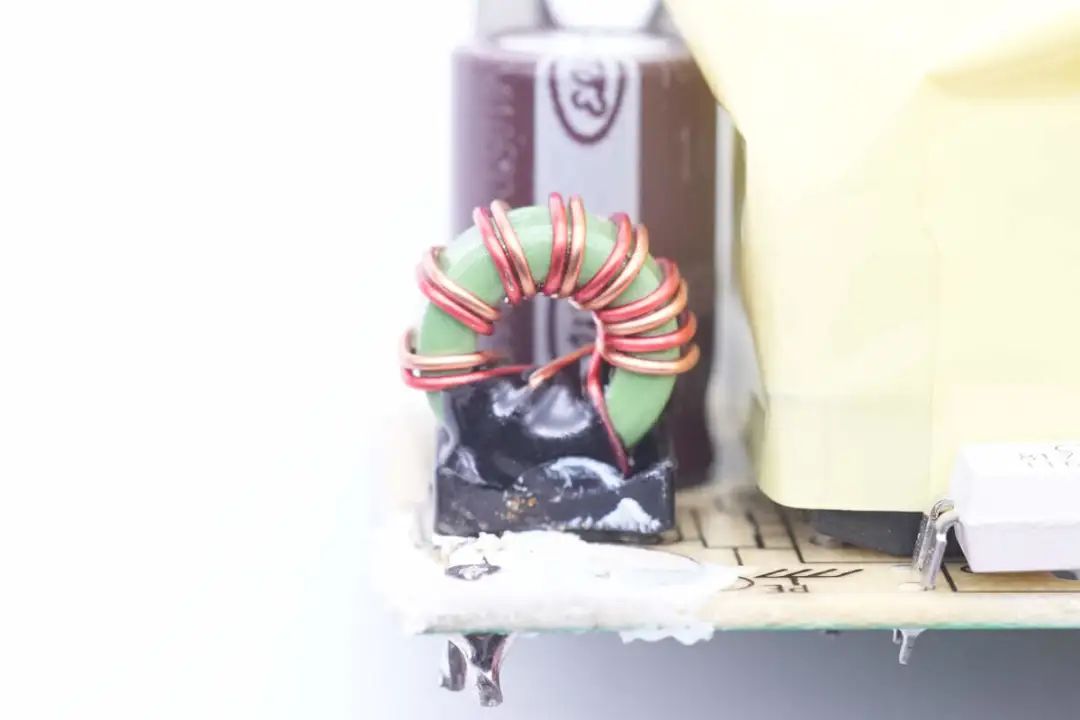

输入端焊接包管丝，安规X2电容，共模电感，初级开关管和高压滤波电容 。

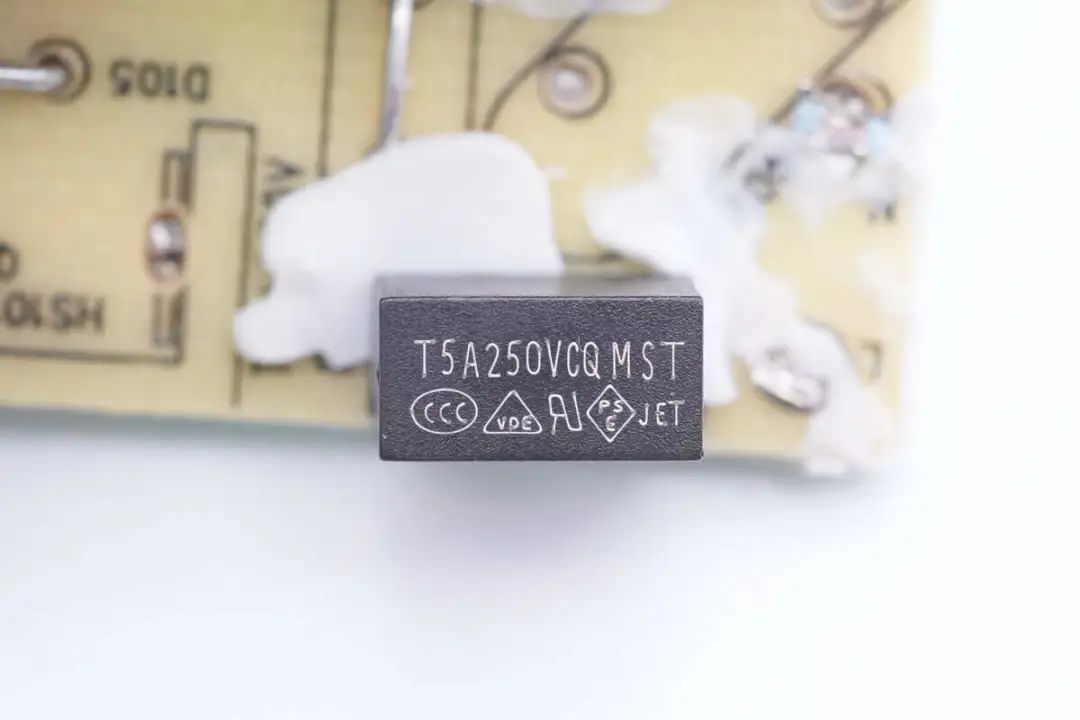

输入端包管丝来自CONQUER好事，MST系列超小型延时包管丝，规格为5A 250V 。

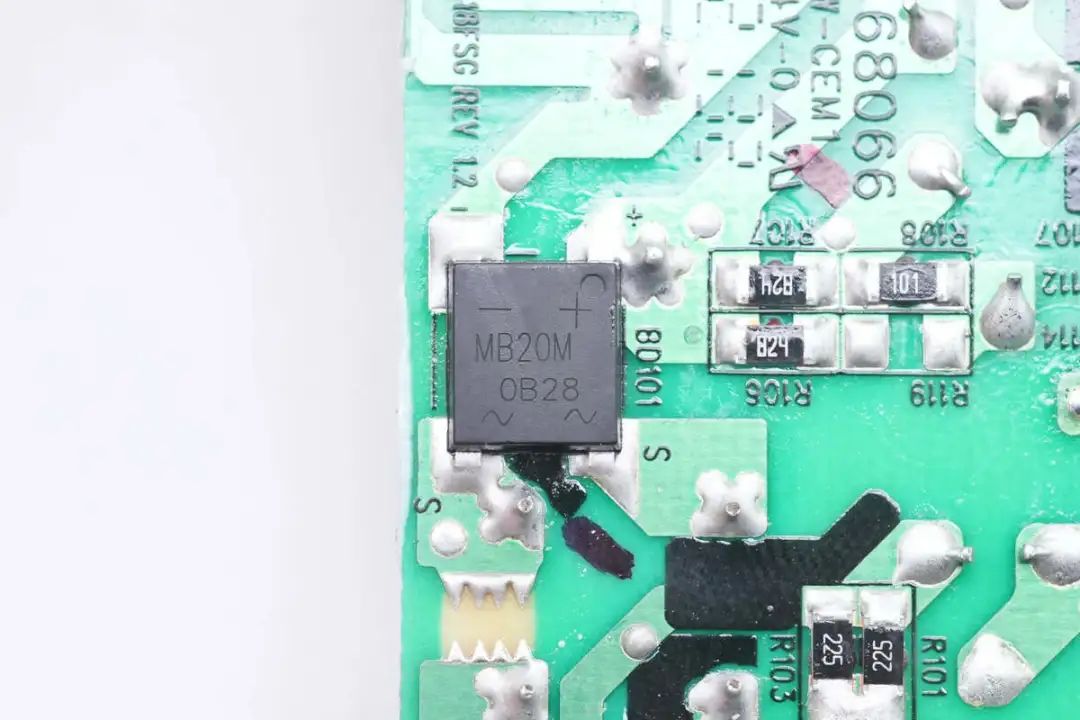

输入端整流桥丝印MB20M，规格为2A 1000V 。

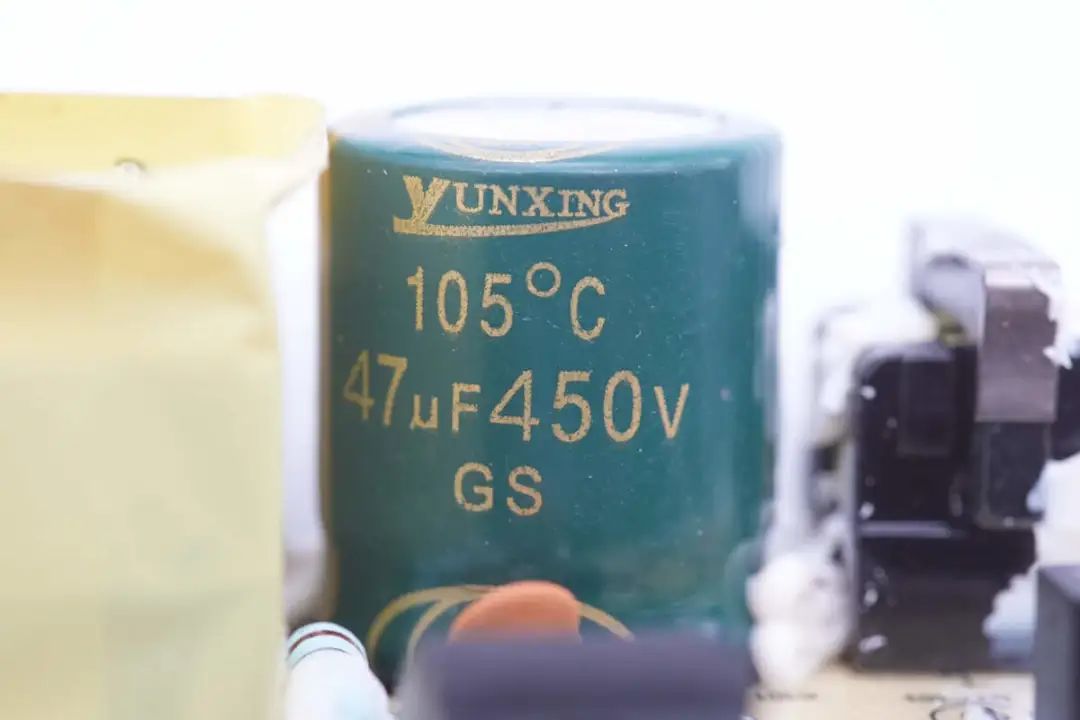

高压滤波电容来自AG贵宾会，规格为47μF450V，105℃耐热 。

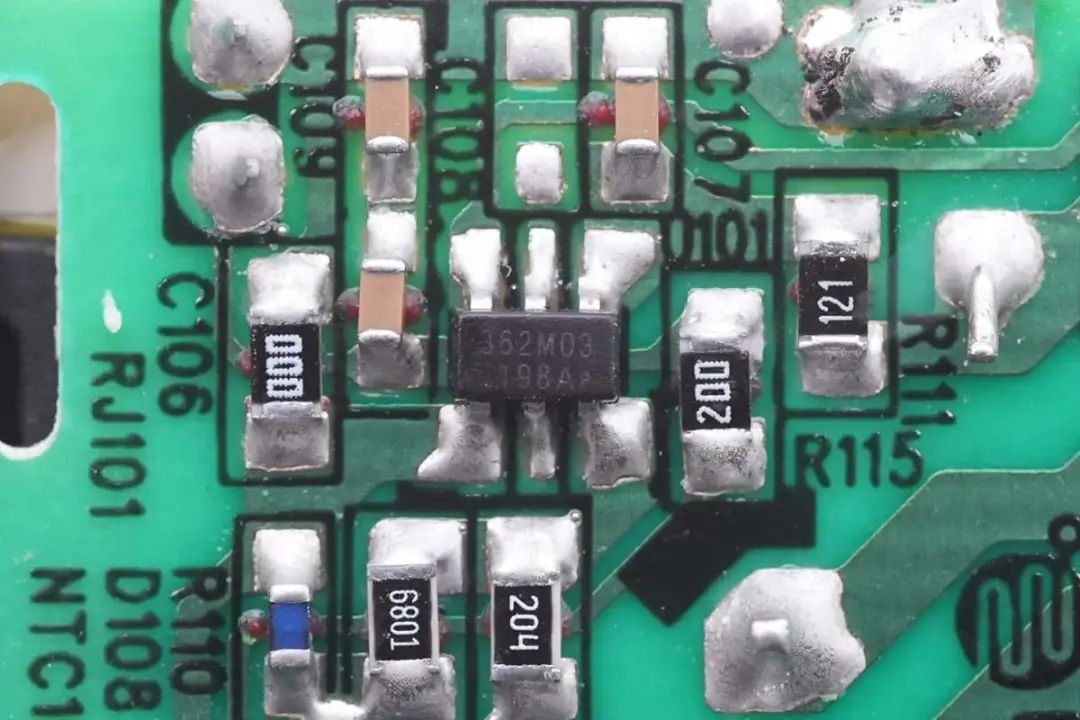

初级主控芯片来自昂宝，型号为OB2362，是一颗自顺应高性能反激控制器，支持CCM和QR事情模式，为高能效和低待机功耗所优化 。

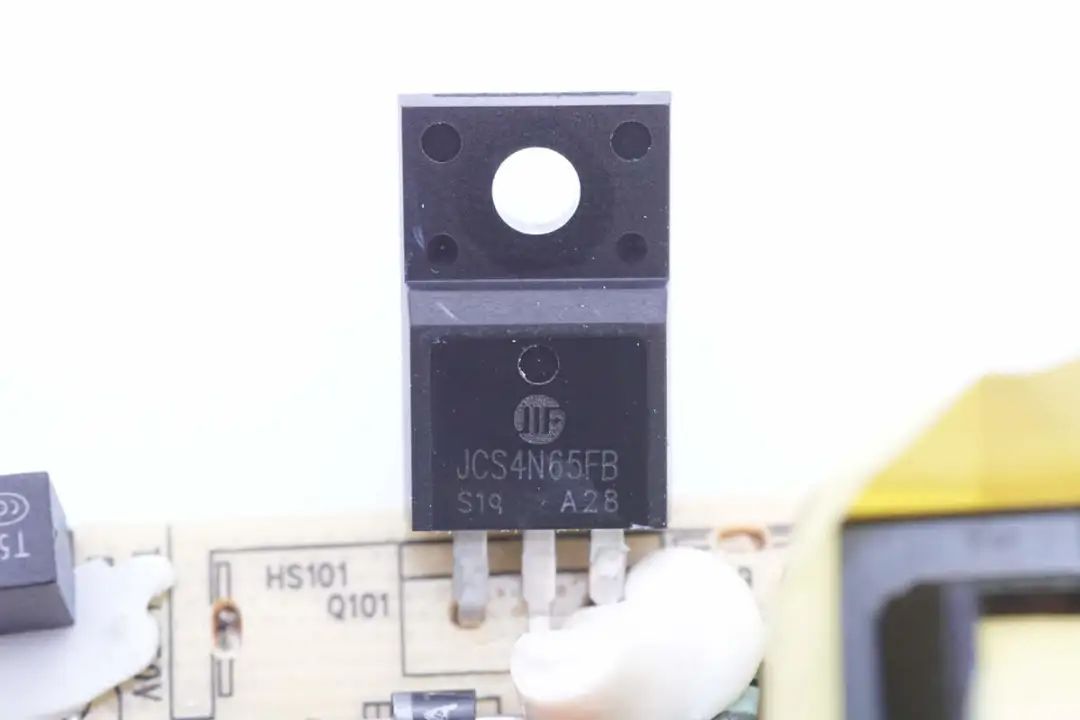

初级开关管来自吉林华微，型号JCS4N65FB，耐压650V，导阻2.4Ω，接纳TO220F封装 。

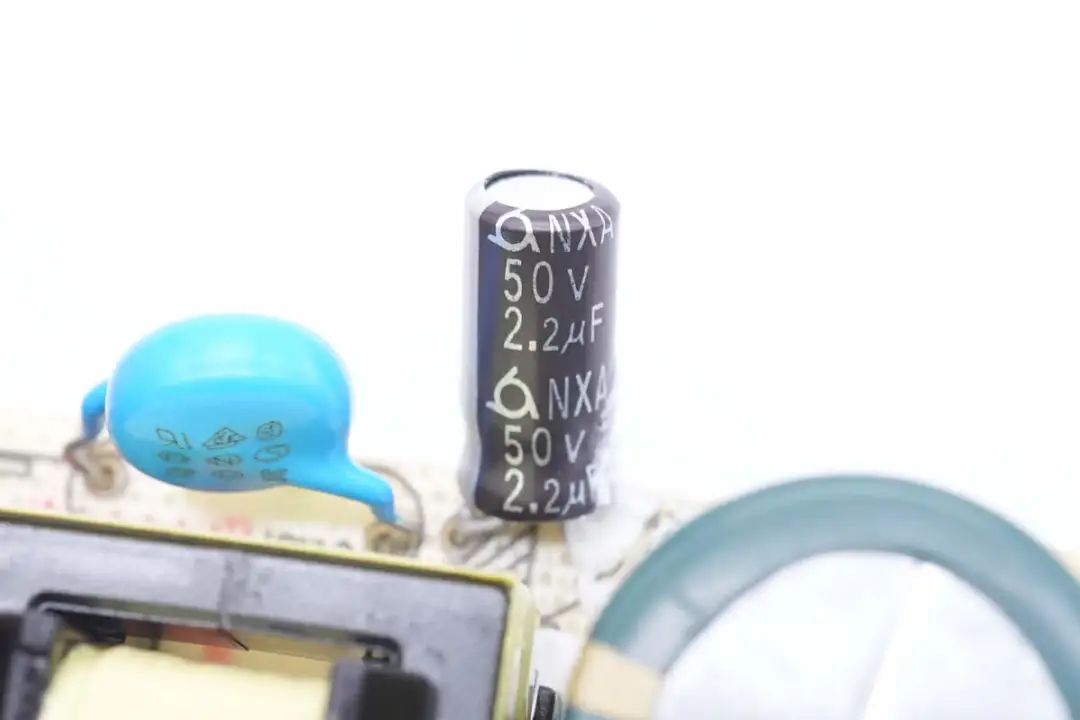

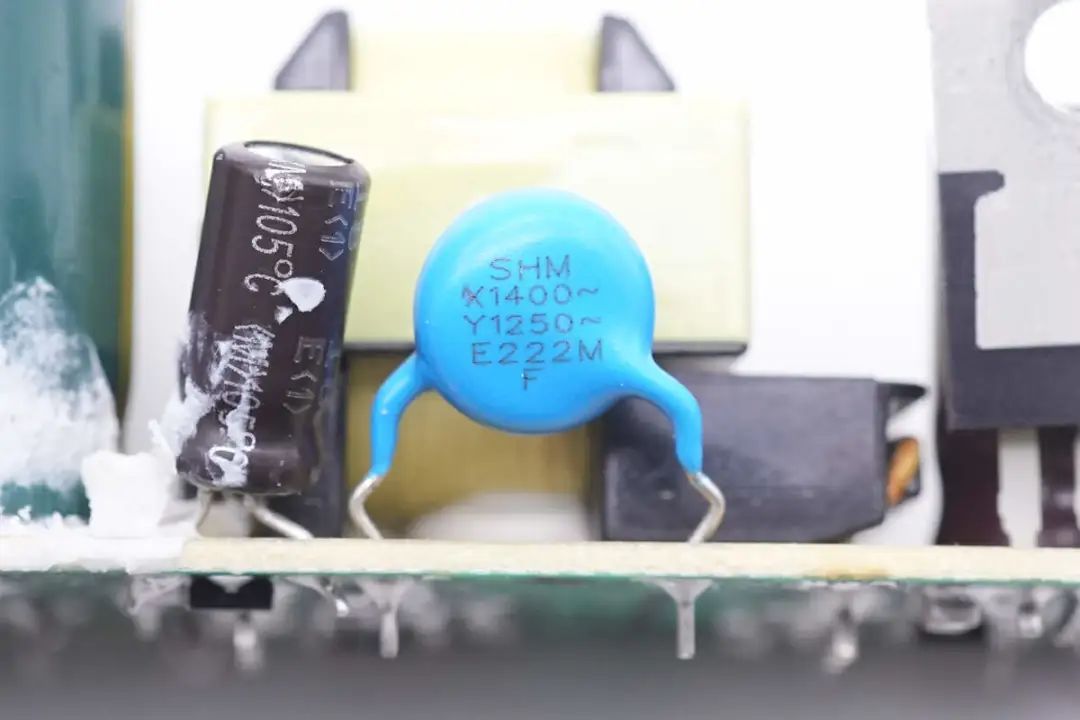

为主控芯片供电的滤波电容规格为50V 2.2μF 。

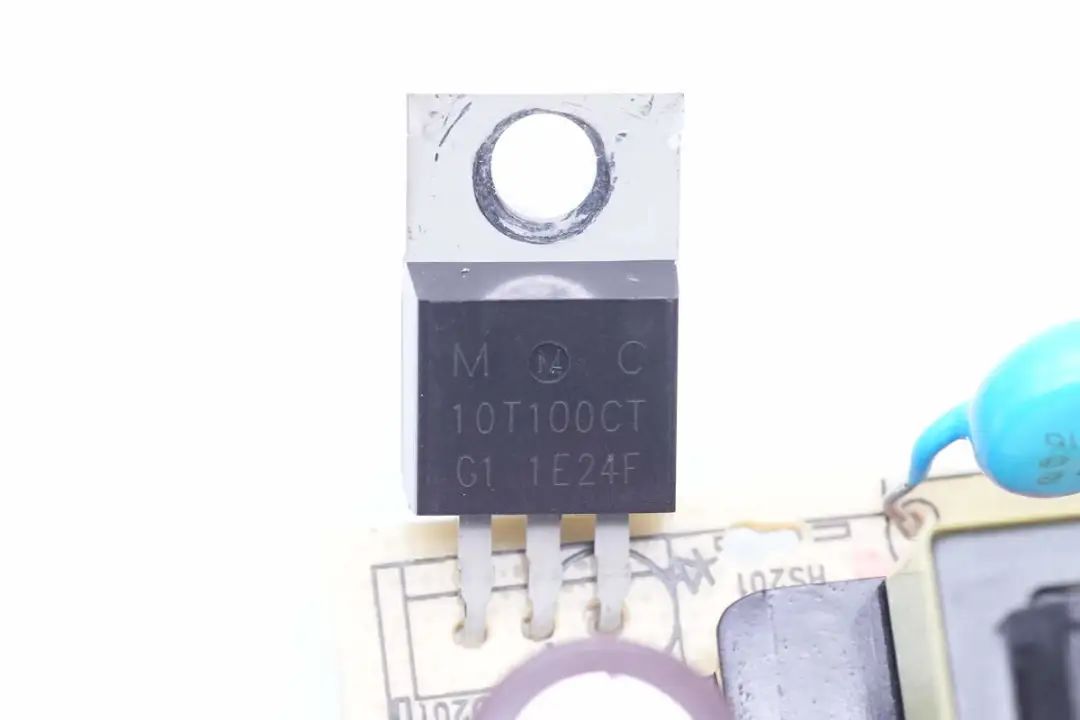

由于对效率要求不高，接纳了肖特基二极管整流，丝印10T100CT，规格为100V 10A，接纳TO220封装 。
