正泰是海内着名的智慧能源解决计划提供商，集团结构智能电气、绿色能源、工控自动化、智能家居等多个工业板块，旗下产品涵盖工业和民用，具有差别行业的多个解决计划，不但是民用电器，在工业方面也有深挚的结构。
充电头网拿到了正泰推出的一款插座转换器，这款转换器能够扩展出两个新国标五孔插孔和两个新国标两孔插孔，同时具备2A1C三个快充接口，支持30W输出功率，同时知足交流和直流输出扩展。下面就带来这款正泰这款插座转换器的拆解，看看内部的用料和做工。
正泰30W快充转换器开箱

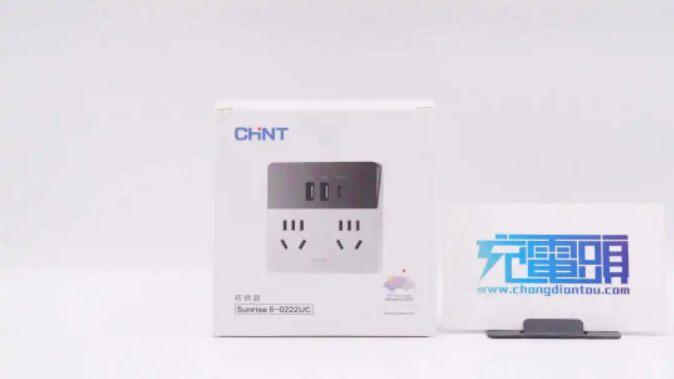

包装盒接纳纯白配景设计气概，正面印有产品外观图和名称字样，顶部左上角印有正泰品牌Logo，并且正泰为杭州2022年亚运会官方供应商，质量有包管。

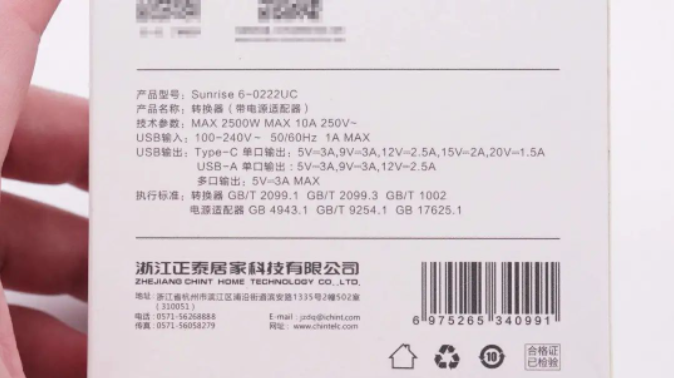

包装盒背面印有适配器规格参数铭文、产品条形码以及品牌商信息。
产品型号：Sunrise 6-0222UC
产品名称：转换器（带电源适配器）
手艺参数：MAX 2500W MAX 10A 250V~
USB输入：100-240V~ 50/60Hz 1A MAX
USB输出：
USB-C单口输出：5V3A，9V3A，12V2.5A，15V2A，20V1.5A
USB-A单口输出：5V3A，9V3A，12V2.5A
多口输出：5V3A MAX
品牌商：浙江正泰居家科技有限公司。
包装内有使用说明书。

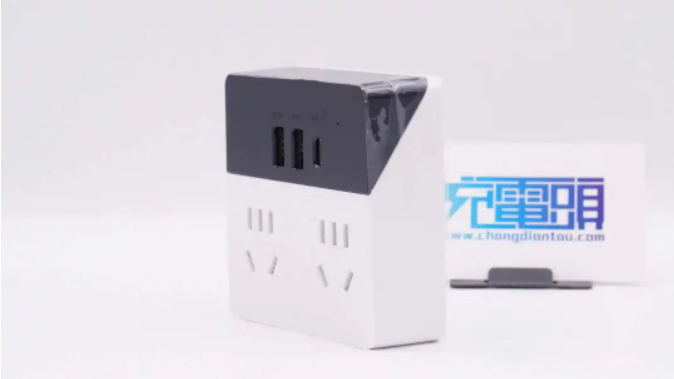

包装内部仅适配器本体，接纳防火阻燃PC材质，细纹磨砂白色外壳+激光拉丝镌刻处置惩罚的玄色外壳的拼接设计，防刮防划痕；并且拥有USB接口以及AC强电接口。

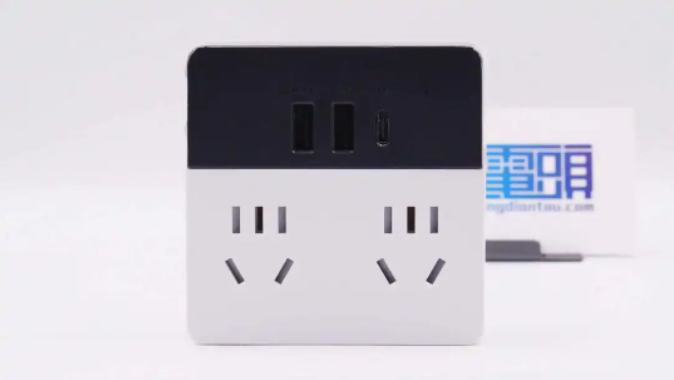

正面设置2A1C三个USB接口以及两组3+2新国标组合插孔，USB母口内部胶芯均为玄色。
右上角设有通电指示灯，接口旁有USB1、USB2、TYPE-C标识设计，利便区别使用。
AC插孔内部拥有白色防护门，避免触电隐患。

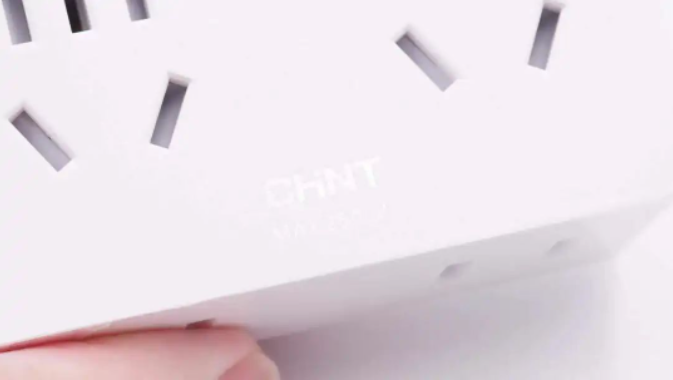

下方设计有CHNT品牌以及MAX 2500W字样，批注产品可以承载的最大功率。

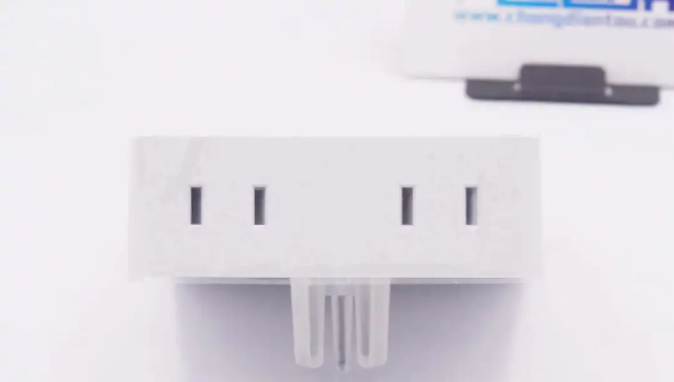

顶部尚有两组双脚AC插口，内部同样拥有白色防护门设计。

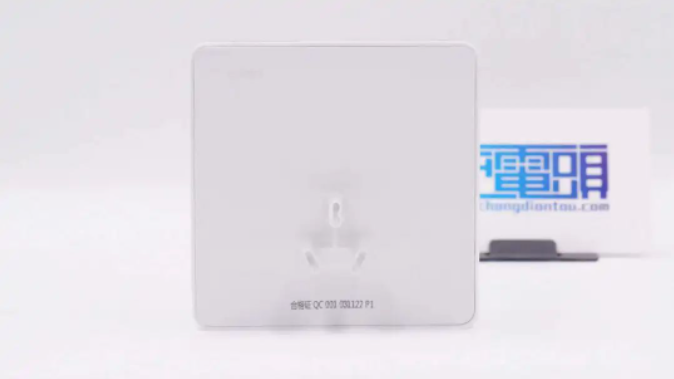

背面接纳牢靠式插脚设计，在墙插转接时稳固性更好，适合家居使用。

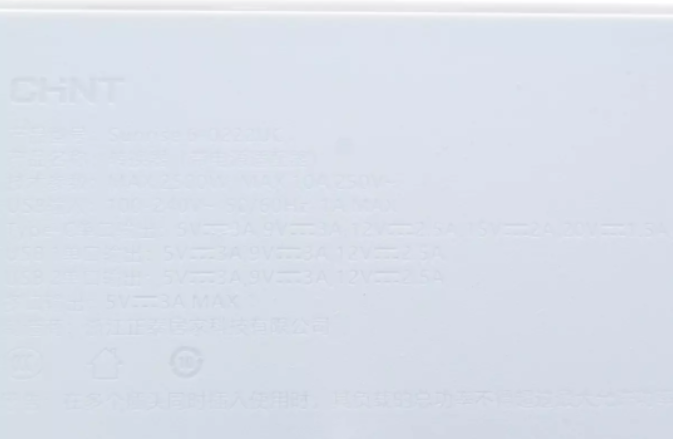

背面外壳尚有产品规格参数铭文，与包装盒一致，不做过多赘述。产品通过了CCC认证。

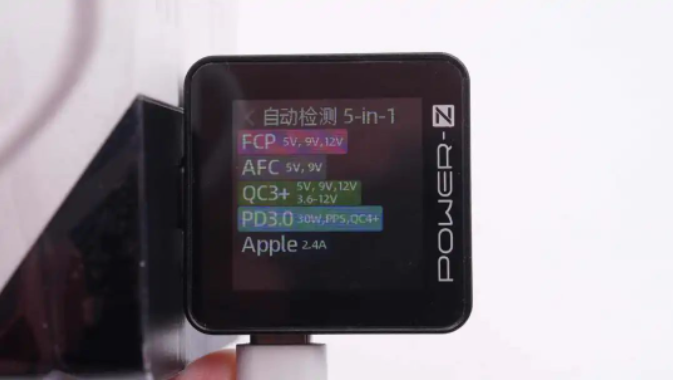

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、Apple 2.4A充电协议。

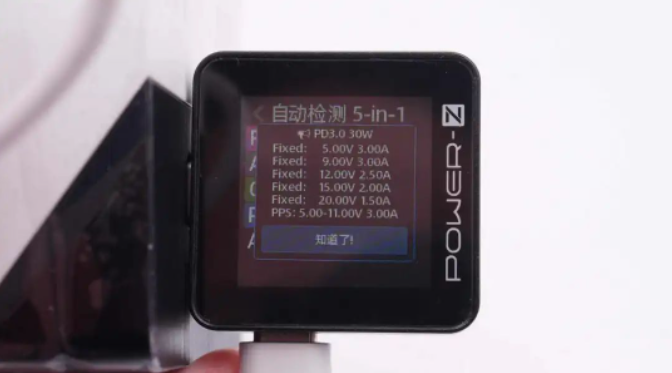

PDO报文显示USB-C口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组牢靠电压档位，以及5-11V3A PPS电压档位。

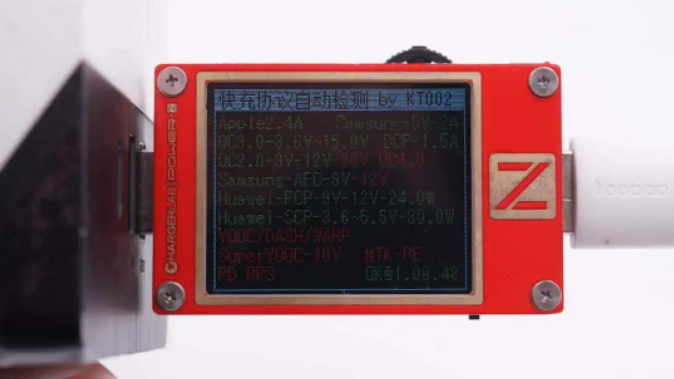

测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、Apple 2.4A、Samsung 5V2A、DCP充电协议。
正泰30W快充转换器拆解
看完了正泰这款快充转换器的开箱和测试，下面就举行拆解，看看内部的设计和用料。

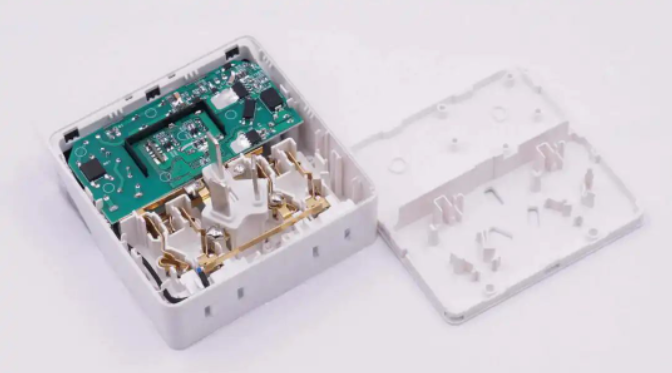

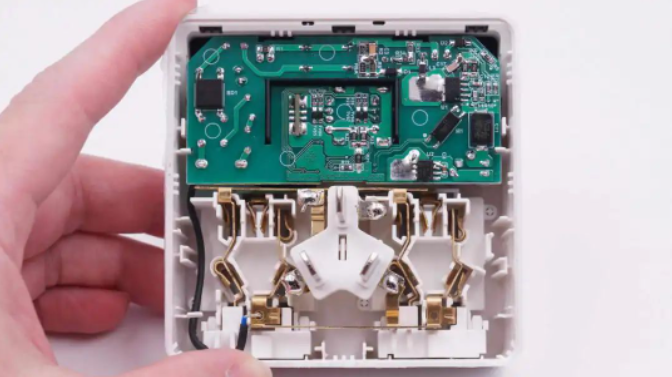

首先拆下插座背面的盖板，露出内部PCBA�？楹筒遄惶逋�。
插座内部上方为快充PCBA�？�，下方为插座�？�，接纳一体铜条组成，并配有清静门。

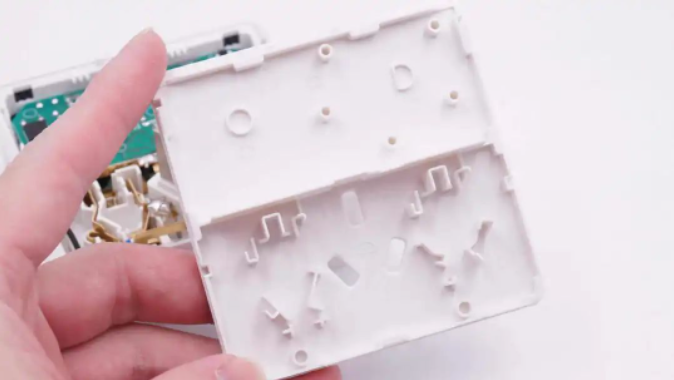

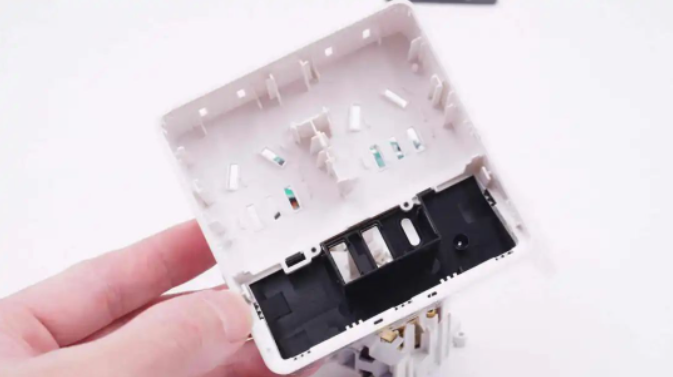

盖板背面有隔离板，将快充PCBA�？橛氩遄？楦敉牙�。
快充PCBA�？橥ü枷哂氩遄？榕〉�。

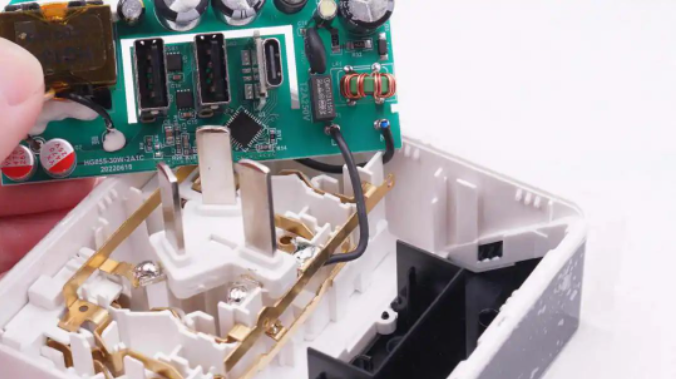

从壳体内部取出插座�？楹涂斐銹CBA�？�。

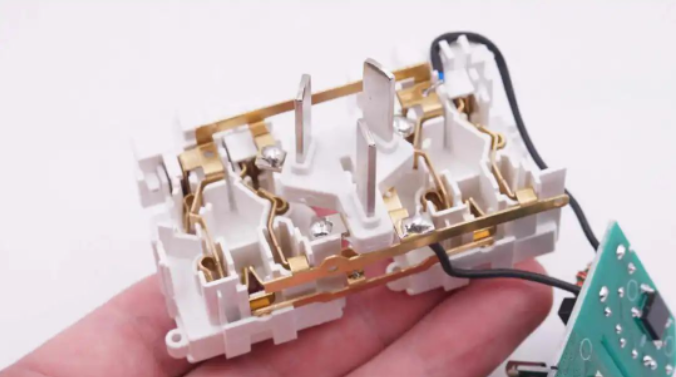

插座�？橛梢惶逋槌�，插脚和供电导线通过焊接毗连。

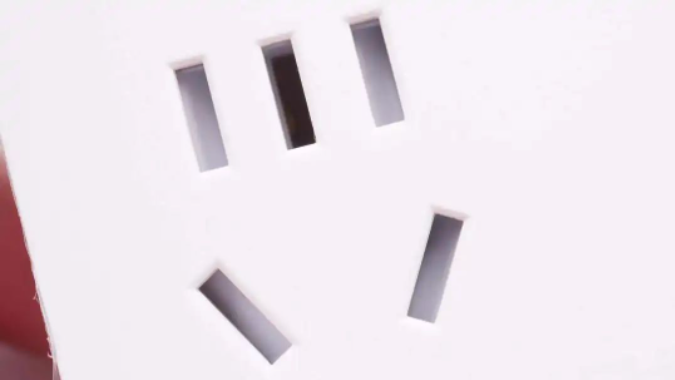

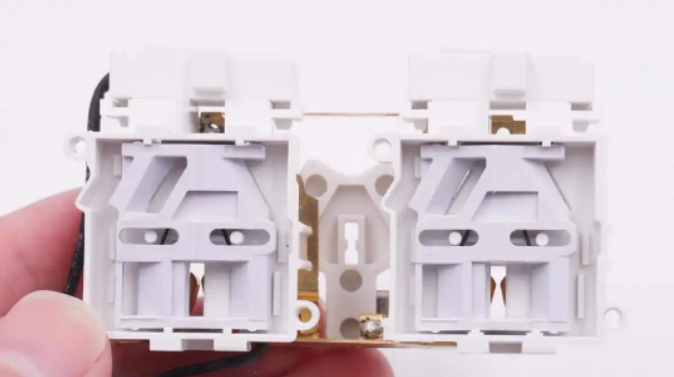

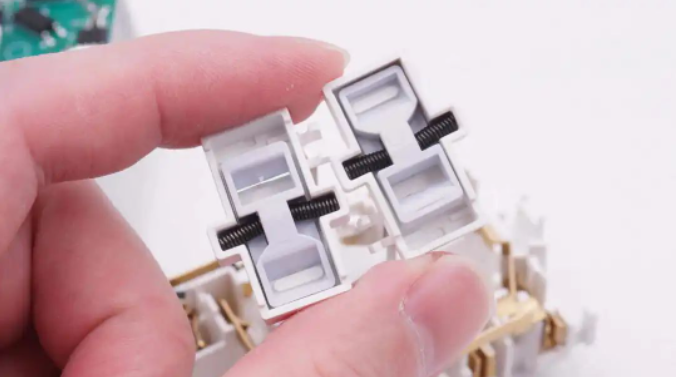

新国标五孔插孔清静门特写。

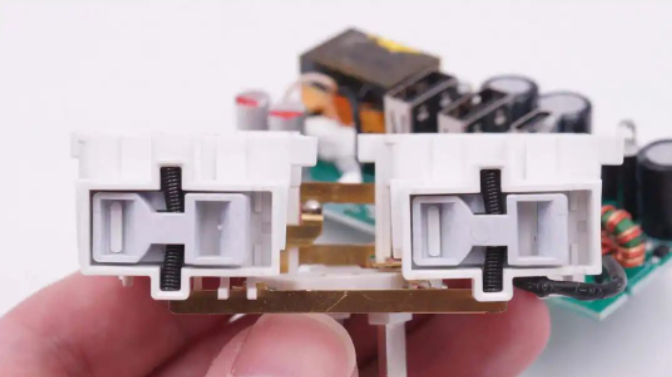

新国标两孔插座清静门特写。
清静门中心玄色复位弹簧特写。

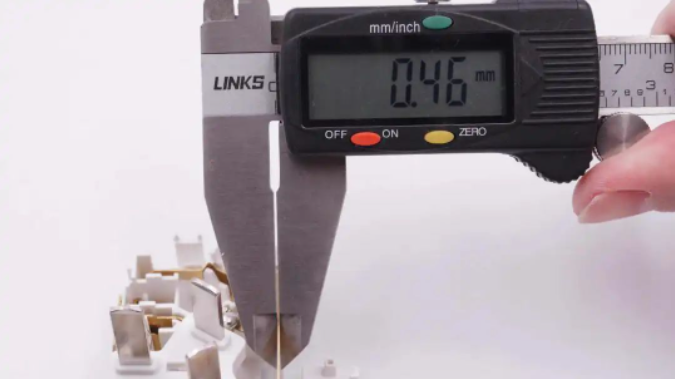

使用游标卡尺测得一体铜条厚度约为0.46mm。

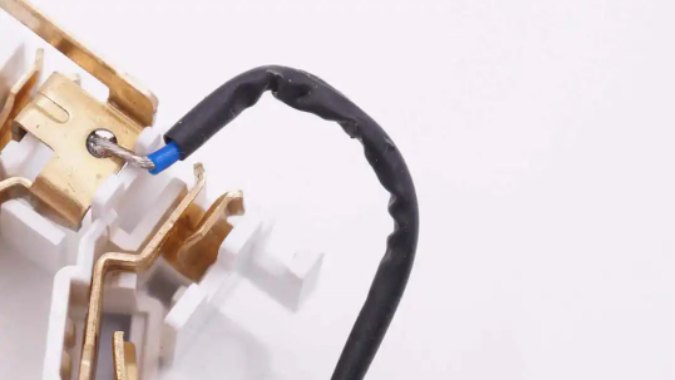

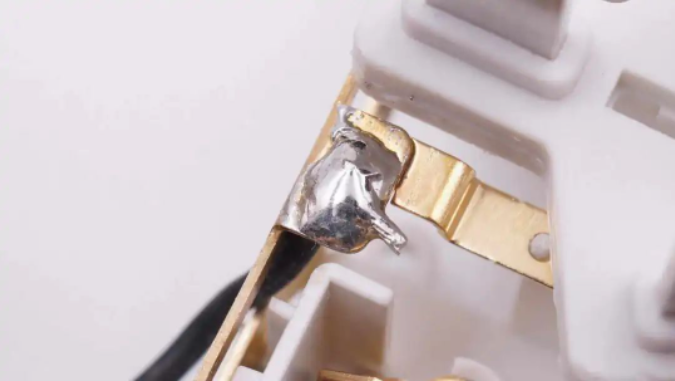

快充�？楣┑绲枷咄ü附优�，焊点饱满平滑。
导线外衣热缩管增强绝缘。

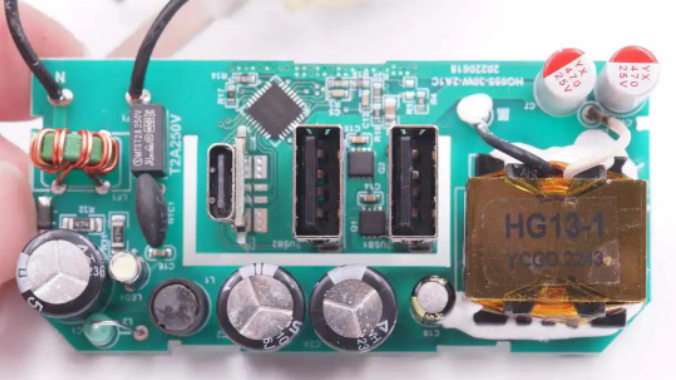

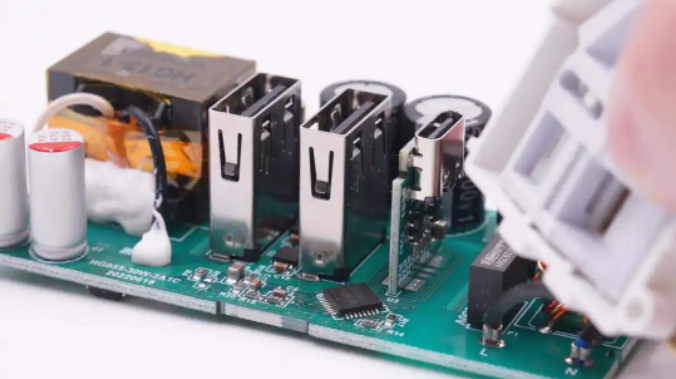

快充PCBA�？檎嬉焕�，左侧为交流输入端，焊接包管丝，NTC热敏电阻，共模电感，高压滤波电容，底部也焊接高压滤波电容，在右侧是变压器，通过白色胶水牢靠，右上角为输出滤波电容，左侧中心位置为协议芯片和USB母座。

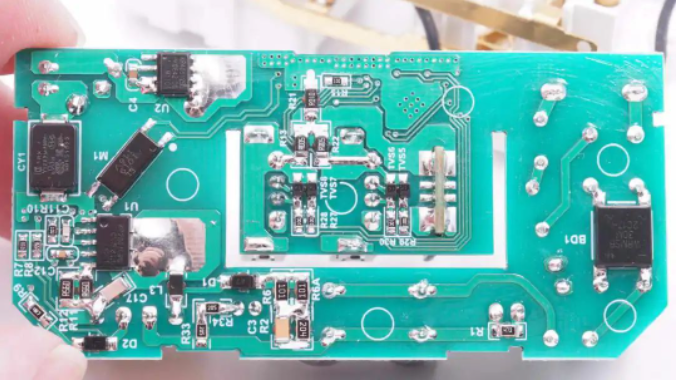

快充PCBA�？楸趁婧附诱髑�，初级电源芯片，贴片Y电容，反响光耦和同步整流芯片。PCBA�？槭状渭吨淇�，并使用壳体结构举行绝缘隔离。
通过对快充PCBA�？榈氖硬旆⒚�，其接纳反激开关电源宽电压输出，输出电压由协议芯片通过光耦反响给初级主控芯片，调理输出电压为输出接口供电，实现单口快充，多口5V的输出战略。下面我们就从输入端最先相识整个快充�？榈纳杓朴胗昧�。

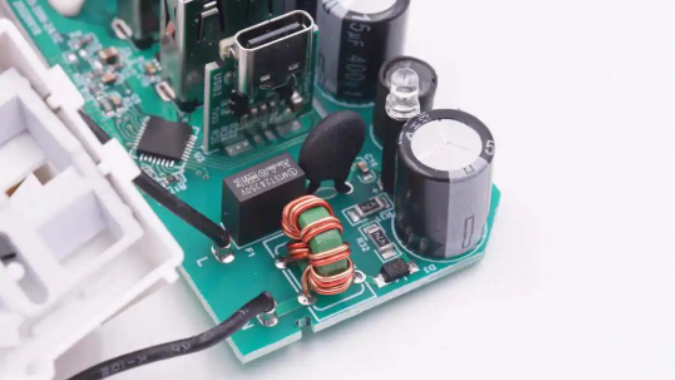

输入端导线冷压端子焊接，焊接包管丝，共模电感，NTC热敏电阻。
输入端延时包管丝规格为2A 250V。

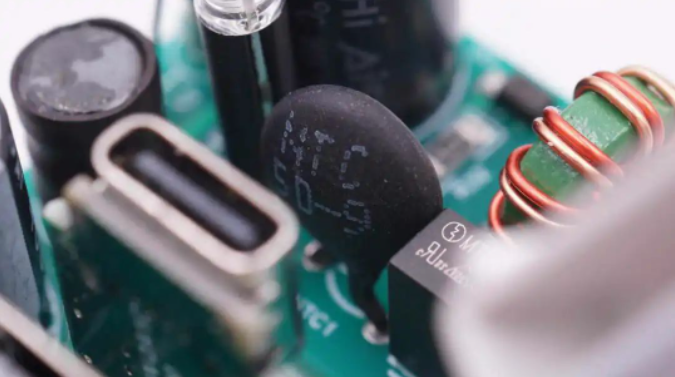

NTC热敏电阻丝印5D-9，与包管丝串联，用于抑制插电的浪涌电流。

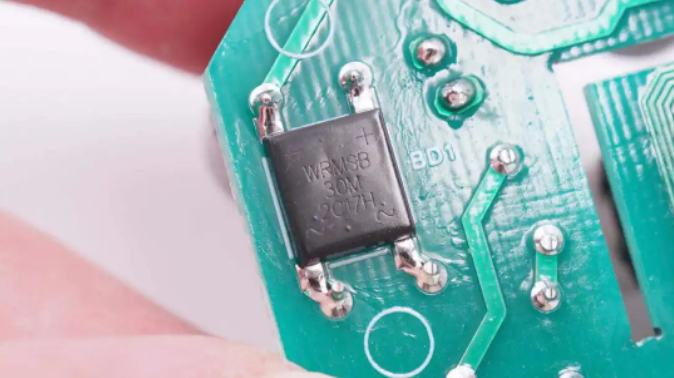

输入端整流桥来自，型号为WRMSB30M，规格3A1000V。这颗软桥通过较软的恢复曲线，较量平滑的关断特征，可以降低二极管结电容抵达很是少的谐波振荡爆发的效果。

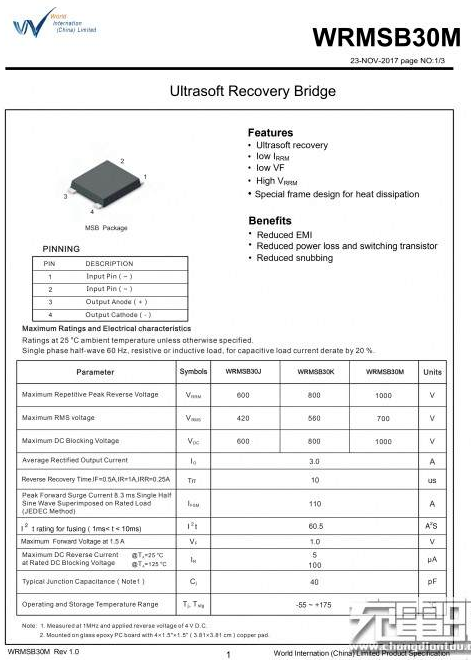

沃尔德WRMSB30M规格资料。
充电头网拆解相识到，接纳沃尔德WRMSB30M的尚有马上65W 2C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、麦多多30W 1A1C快充充电器等产品。

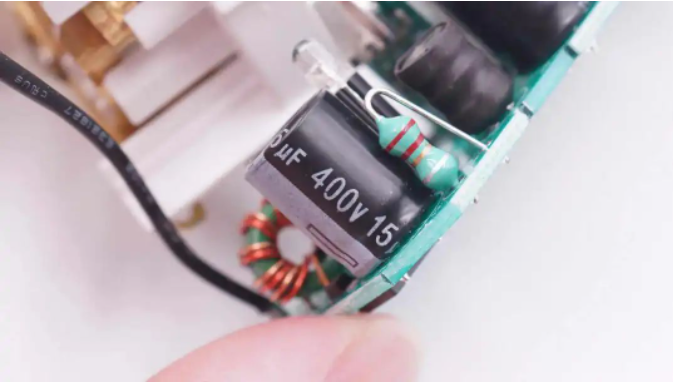

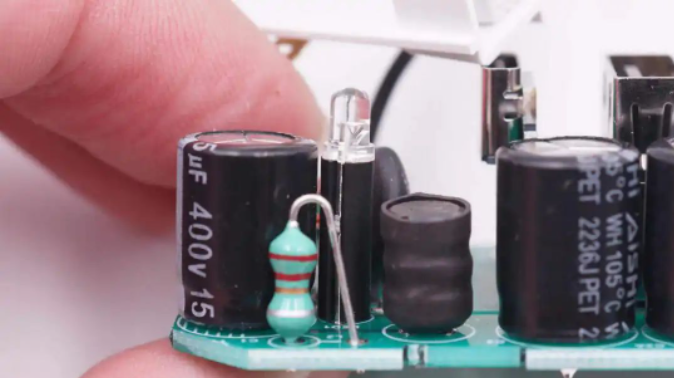

高压滤波电容来自AiSHi艾华，三颗规格均为400V15μF。
LED电源指示灯特写。

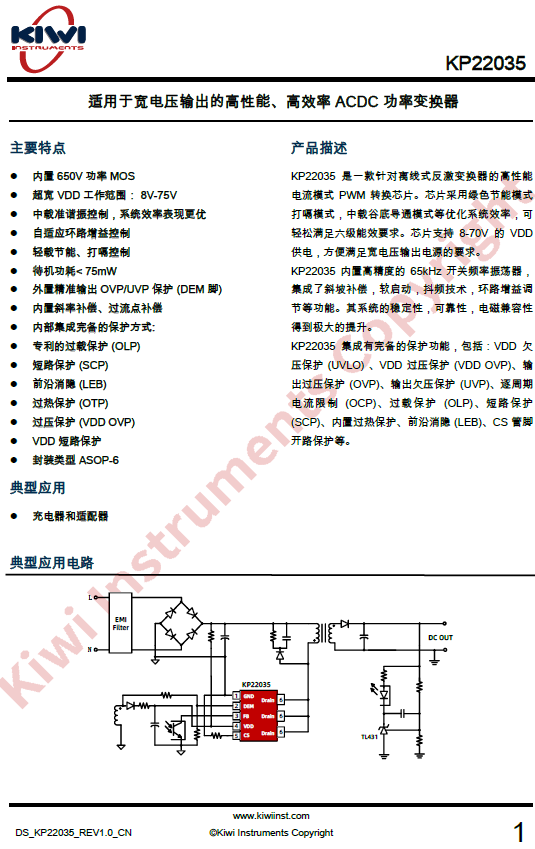

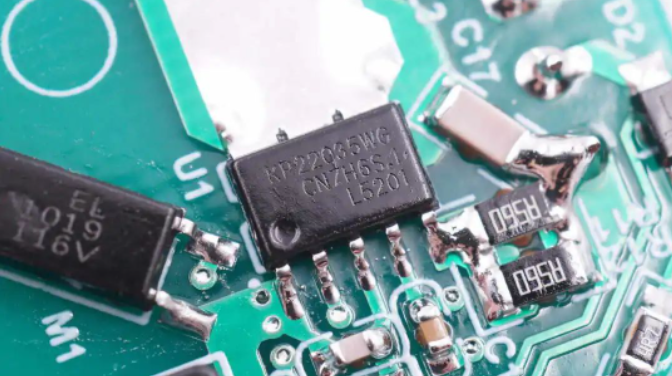

开关电源主控芯片接纳必易微KP22035，这是一款针对离线式反激变换器，内部集成CoolMos的高性能电流模式 PWM 转换芯片。芯片接纳绿色节能模式，打嗝模式，中载谷底导通模式等优化系统效率，可轻松知足六级能效要求。芯片支持8-75V的 VDD 供电，利便知足宽电压输出电源的要求。
KP22035 内置高精度的65KHz开关频率振荡器，集成了斜坡赔偿，软启动，抖频手艺，环路增益调理等功效。其系统的稳固性，可靠性，电磁兼容性获得极大的提升。
KP22035集成有完整的�；すπ�，包括：VDD 欠压�；ぃ║VLO）、VDD 过压�；ぃ╒DD OVP）、输出过压�；ぃ∣VP）、输出欠压�；ぃ║VP）、逐周期电流限制（OCP）、过载�；ぃ∣LP）、短路�；ぃ⊿CP）、内置过热�；ぁ⑶把叵↙EB）、CS 管脚开路�；さ�。
充电头网拆解相识到，接纳必易微快充计划的产品尚有奥源65W PD快充、NEOQUICK 65W 2C1A三口快充、宜丽客45W PD快充充电器、THEONE 65W 1A1C快充充电器、紫米20W快充、努比亚22.5W方糖快充、安克20W迷你充、傲基20W迷你充、品胜20W迷你充等，产品质量获得客户高度认可。

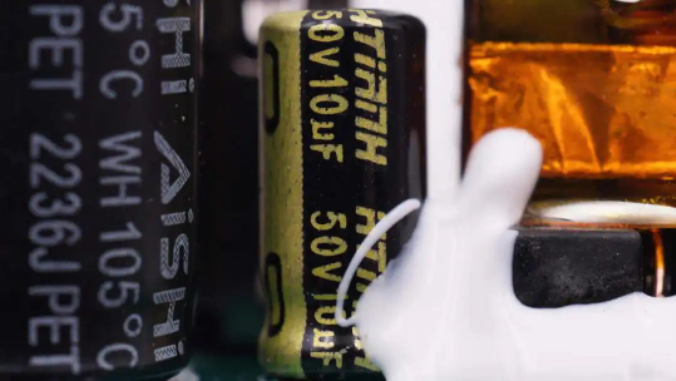

为主控芯片供电的电解电容规格为50V10μF。

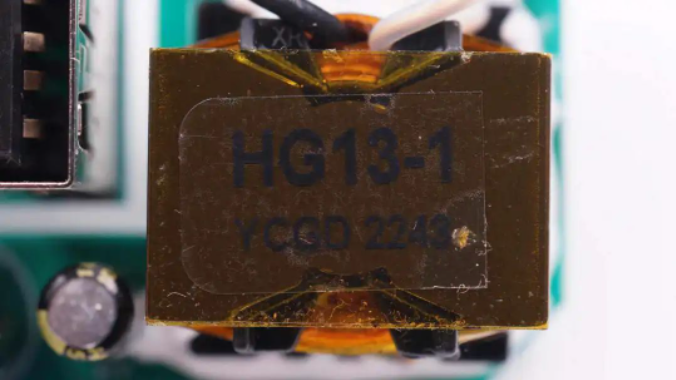

变压器磁芯接纳胶带严密纠葛绝缘。

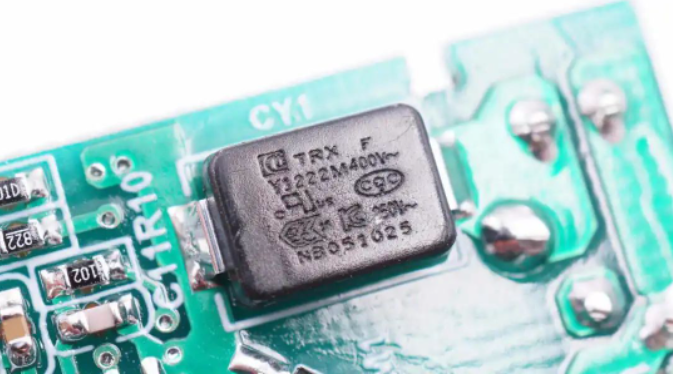

贴片Y电容，型号TMY1222M，具有体积小、重量轻等特色，很是适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资源1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷质料的研究，以拓展更多品类的应用，为客户提供更多的解决计划。
充电头网相识到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超等闪充氮化镓充电器、遐想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

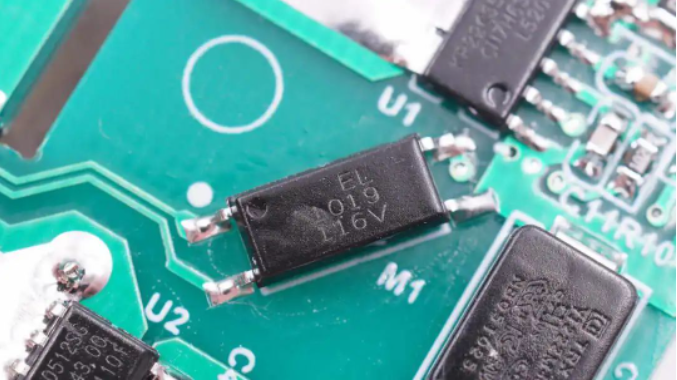

EL1019光耦用于输出电压反响调理。

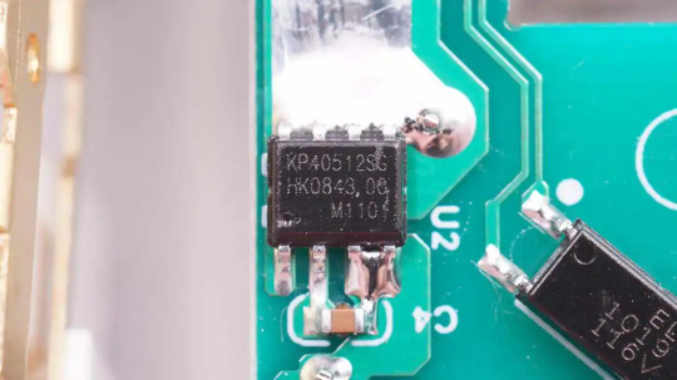

同步整流芯片来自必易微，型号KP40512，是一颗带有快速关断功效的高性能同步整流芯片。芯片内置100V 10mΩ的同步整流管，支持DCM，CCM和QR事情模式，支持PD和QC充电器宽规模电压应用，支持高侧和低侧使用，无需辅助绕组供电，外围元件精简。

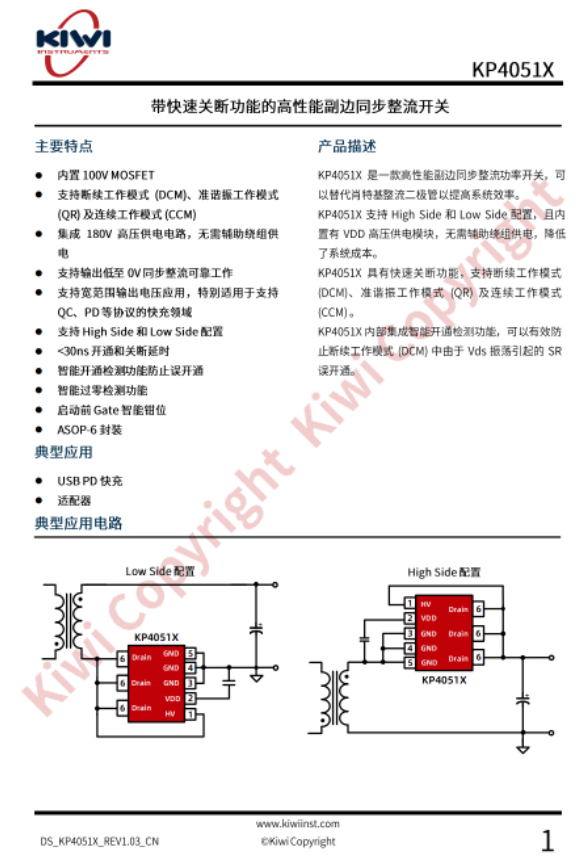

必易微 KP40512 详细资料。

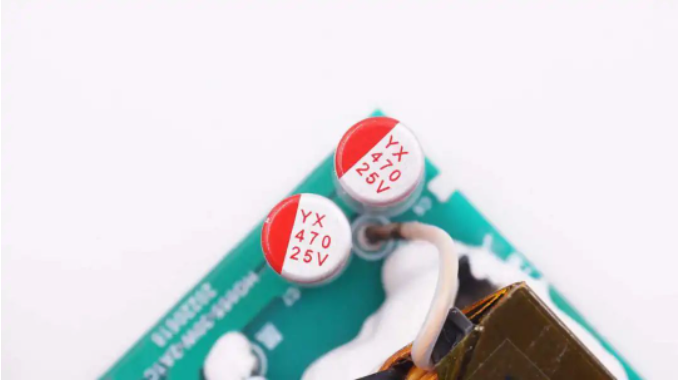

两颗输出滤波固态电容来自AG贵宾会，规格为470μF 25V，两颗并联。

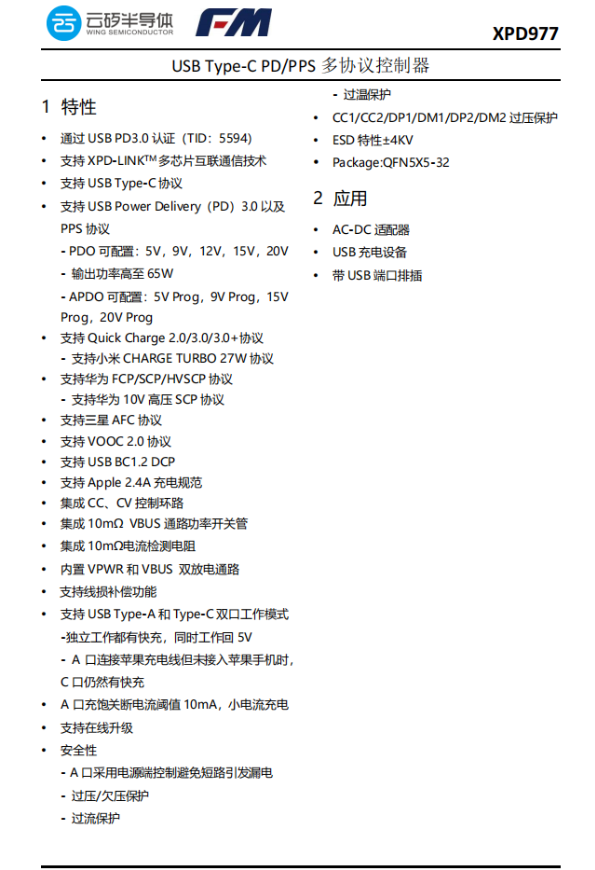

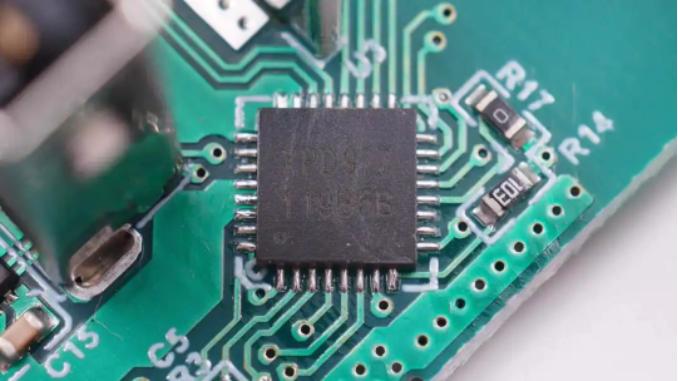

协议芯片接纳云矽半导体XPD977，2A1C三口输出电压所有由这颗芯片控制。XPD977已经通过了USB PD3.0认证，TID：5594。支持XPD-LINKTM多芯片互联通讯手艺；支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，还支持小米CHARGE TURBO 27W协议、华为10V高压 SCP协议等。
云矽半导体XPD977内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，内置VPWR和VBUS双放电通路。支持完善的�；すπ�，节约外围元件数目，简化电路，降低本钱。接纳QFN5X5-32封装。
充电头网拆解相识到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，遐想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品接纳，捉住20-30W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破万万颗。

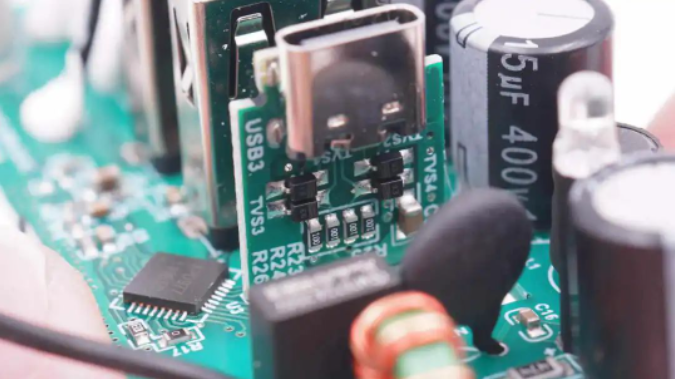

USB-C母座焊接在笔直小板上。
USB-C母座数据引脚焊接TVS举行静电�；�。

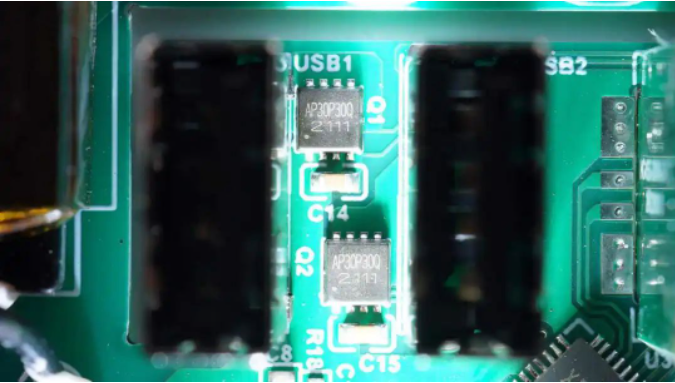

两个USB-A母座之间焊接两颗VBUS开关管，来自铨力，型号AP30P30Q，是一颗耐压30V的PMOS，导阻10mΩ，接纳DFN3*3封装，用于接口输出控制。
所有拆解一览，来张全家福。
充电头网拆解总结
正泰这款插座转换器，可以装置在墙壁三插插座上，将单个插座扩展出2A1C快充输出，以及两个新国标五孔和两个新国标两孔输出，相当于将插线板和快充充电器二合一，使用利便且越发整齐。USB-C快充支持30W输出，并支持PPS快充，对苹果和安卓手机充电兼容性都很好。
充电头网通过拆解相识到，正泰插座转换器接纳�？榛杓�，内部插座�？楹涂斐銹CBA�？槲粤η蚪峁�。插座�？槲惶逋跎杓�，通过焊接毗连。插孔均配有清静门避免异物插入，阻止触电，确保清静。
快充�？榻幽杀匾孜P22035初级主控芯片搭配KP40512同步整流芯片，芯片外围电路精练，效率高且�；すπе苋�。输出接纳云矽XPD977协议芯片，支持三口自力快充，外围电路精练。�？槟诓扛哐沟缃獾缛堇醋园�，输出滤波固态电容来自AG贵宾会，内部做工扎实，用料可靠。
